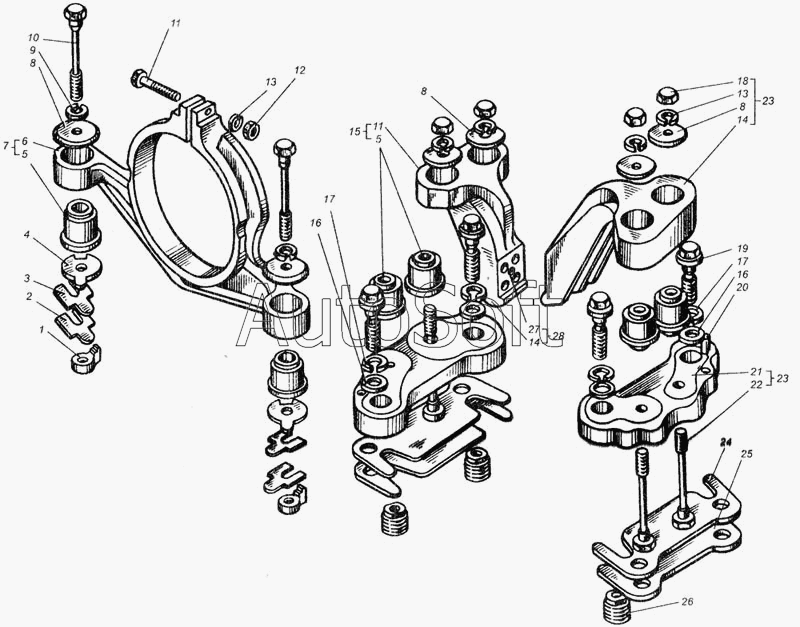

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Установка дизеля
14
14
28
27
26
25
24
23
23
22
21
20
20
19
18
17
17
16
16
15
13
13
13
12
11
11
10
9
8
8
8
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 77.29.006 | 7***6 | Установка дизеля СМД-14НГ | |
| 1 | 7***А | Гайка специальная | |
| 2 | 7***2 | Прокладка 1 мм | |
| 3 | 7***8 | Прокладка 2 мм | |
| 4 | 7***7 | Шайба опорная | |
| 5 | 7***3 | Амортизатор опоры двигателя | |
| 6 | 7***1 | Опора передняя | |
| 7 | 7***1 | Опора передняя | |
| 8 | 7***6 | Чашка защитная | |
| 8 | 7***6 | Чашка защитная | |
| 9 | 1***5 | Шайба ГОСТ 6402-70 | |
| 10 | 7***4 | Болт передней опоры | |
| 11 | М***6 | Болт ГОСТ 7795-70 | |
| 12 | М***6 | Гайка ГОСТ 5915-70 | |
| 13 | 1***5 | Шайба ГОСТ 6402-70 | |
| 13 | 1***5 | Шайба ГОСТ 6402-70 | |
| 14 | 7***1 | Кронштейн | |
| 15 | 7***4 | Кронштейн задний | |
| 16 | 7***1 | Шайба специальная | |
| 17 | 1***5 | Шайба ГОСТ 6402-70 | |
| 18 | М***6 | Гайка ГОСТ 5915-70 | |
| 19 | 7***1 | Болт задней опоры | |
| 20 | 7***8 | Штифт | |
| 20 | 7***1 | Штифт | |
| 21 | 7***2 | Опора задняя | |
| 22 | 7***5 | Болт заднего кронштейна | |
| 23 | 7***5 | Подвеска задняя | |
| 24 | 7***1 | Прокладка | |
| 25 | 7***1 | Прокладка | |
| 26 | 8***2 | Втулка резьбовая | |
| 27 | 7***7 | Штифт | |
| 28 | 7***3 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
