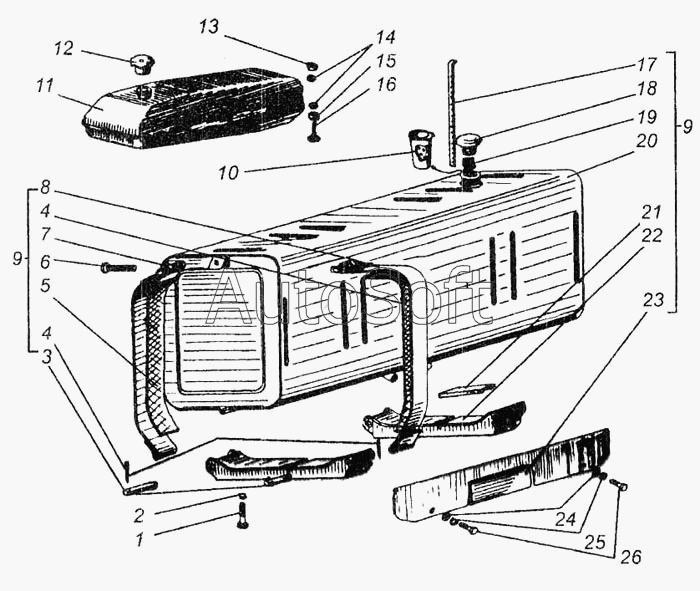

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Баки топливные
13
26
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
9
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 88.50.003 | 8***3 | Баки топливные | |
| 1 | М***6 | Болт ГОСТ 7795-70 | |
| 2 | 1***5 | Шайба ГОСТ 6402-70 | |
| 3 | 7***1 | Палец бугеля | |
| 4 | Ш***9 | Шплинт 3,2х20 ГОСТ 397-79 | |
| 5 | 7***7 | Прокладка бугеля задняя | |
| 6 | М***6 | Болт ГОСТ 7795-70 | |
| 7 | 8***4 | Лент короткая | |
| 8 | 8***3 | Лента длинная | |
| 9 | 8***1 | Бак | |
| 10 | Ф***0 | Фильтр 160 ГОСТ 15870-70 | |
| 11 | 8***4 | Бачок | |
| 12 | 5***5 | Пробка бачка в сборе | |
| 13 | М***6 | Гайка ГОСТ 5915-70 | |
| 14 | 8***9 | Шайба | |
| 15 | 8***1 | Шайба | |
| 16 | М***6 | Болт ГОСТ 7796-70 | |
| 17 | Л***0 | Линейка мерная 535 ГОСТ 15871-70 | |
| 18 | К***0 | Крышка 83,4 ГОСТ 15868-70 | |
| 19 | 7***1 | Пружина | |
| 20 | 8***2 | Корпус | |
| 21 | 7***Б | Прокладка под бак задняя | |
| 22 | 8***5 | Кронштейн | |
| 23 | 8***6 | Облицовка | |
| 24 | 1***1 | Шайба ГОСТ 11371-78 | |
| 25 | 1***5 | Шайба ГОСТ 6402-70 | |
| 26 | М***6 | Болт ГОСТ 7796-70 |
