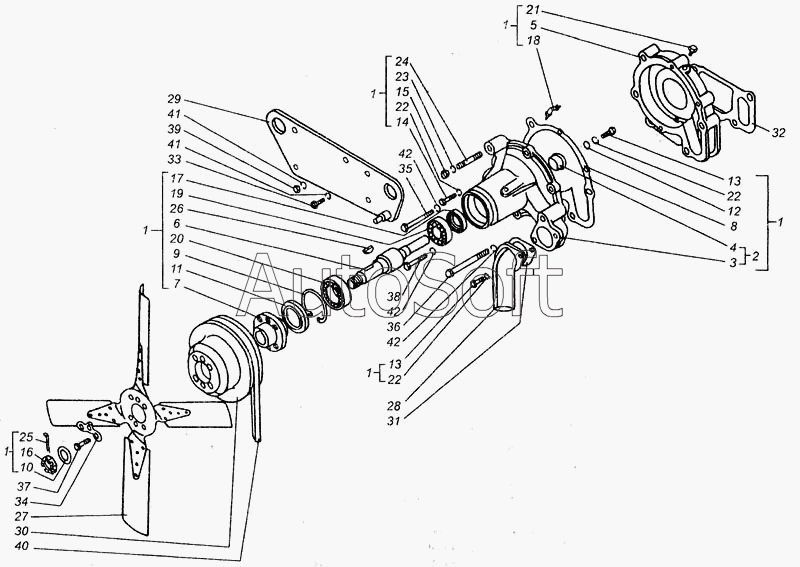

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Насос водяной дизеля СМД-14НГ
32
22
22
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
41
42
42
42
11
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14Н-13С1 | 1***1 | Насос водяной и вентилятор | |
| 1 | 1***А | Насос водяной | |
| 2 | 1***А | Корпус водяного насоса | |
| 3 | 1***1 | Корпус водяного насоса | |
| 4 | С***6 | Втулка опорная | |
| 5 | С***3 | Крышка корпуса | |
| 6 | 1***2 | Валик водяного насоса | |
| 7 | 1***2 | Ступица шкива вентилятора | |
| 8 | С***8 | Прокладка | |
| 9 | 1***1 | Кольцо Б-62 | |
| 10 | 1***2 | Шайба | |
| 11 | 1***1 | Манжета ГОСТ 8752-79 | |
| 12 | Ш***2 | Шайба | |
| 13 | М***6 | Болт ГОСТ 7796-70 | |
| 14 | М***5 | Болт ГОСТ 7796-70 | |
| 15 | М***5 | Гайка ГОСТ 2524-70 | |
| 16 | М***6 | Гайка ГОСТ 5933-73 | |
| 17 | 1***1 | Манжета ГОСТ 8752-79 | |
| 18 | 2***6 | Масленка ГОСТ 19853-74 | |
| 19 | 3***4 | Подшипник | |
| 20 | 3***5 | Подшипник | |
| 21 | I***М | Пробка КГ 1/8" | |
| 22 | 8***5 | Шайба ГОСТ 6402-70 | |
| 23 | 1***5 | Шайба ГОСТ 6402-70 | |
| 24 | М***6 | Шпилька ГОСТ 22036-76 | |
| 25 | 4***5 | Шплинт ГОСТ 397-79 | |
| 26 | Ш***8 | Шпонка сегментная 5х10 ГОСТ 8795-68 | |
| 27 | 1***А | Вентилятор | |
| 28 | 1***А | Патрубок | |
| 29 | 1***2 | Кронштейн грузовой | |
| 30 | 1***А | Шкив вентилятора | |
| 31 | С***9 | Прокладка патрубка | |
| 32 | С***0 | Прокладка крыши водяного насоса | |
| 33 | 1***1 | Болт | |
| 34 | 1***1 | Шайба стопорная | |
| 35 | М***6 | Болт ГОСТ 7795-70 | |
| 36 | М***5 | Болт ГОСТ 7795-70 | |
| 37 | М***6 | Болт ГОСТ 7796-70 | |
| 38 | М***6 | Болт ГОСТ 7796-70 | |
| 39 | М***6 | Гайка ГОСТ 2524-70 | |
| 40 | 1***0 | Ремень зубчатый ГОСТ 5813-76 | |
| 41 | 1***5 | Шайба ГОСТ 6402-70 | |
| 42 | 1***5 | Шайба ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
