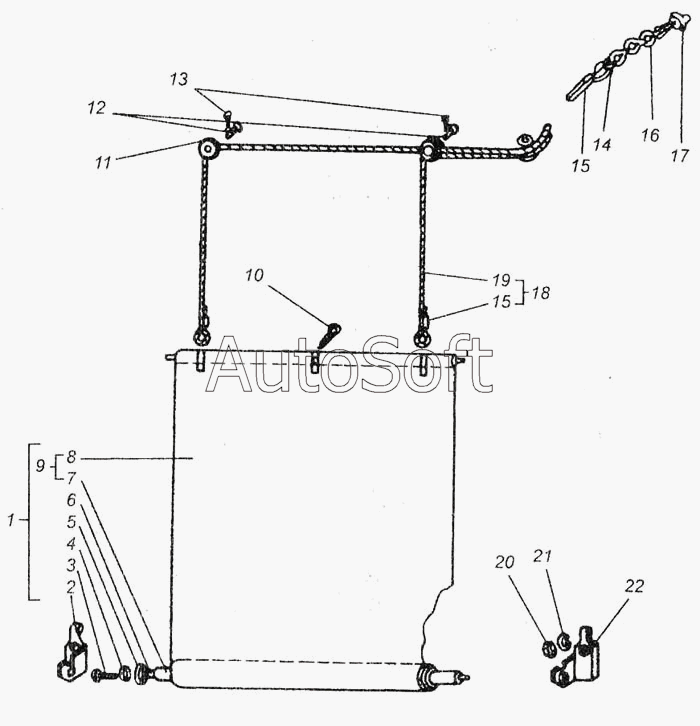

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Шторка радиатора
11
22
21
20
19
18
17
16
15
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.14.002 | 7***2 | Шторке радиаторе | |
| 1 | 7***0 | Барабан со шторкой и тросом | |
| 2 | 7***1 | Угольник правый | |
| 3 | М***6 | Винт ГОСТ 17473-72 | |
| 4 | 6***Г | Шайба ГОСТ 6402-70 | |
| 5 | 6***1 | Шайба | |
| 6 | 7***3 | Валик шторки | |
| 7 | 7***1 | Барабан шторки | |
| 8 | 7***1 | Шторка | |
| 9 | 7***2 | Барабан со шторкой в сборе | |
| 10 | 2***5 | Шплинт ГОСТ 397-79 | |
| 11 | 7***9 | Ролик | |
| 12 | 2***0 | Ось ГОСТ 9650-80 | |
| 13 | 2***5 | Шплинт ГОСТ 397-79 | |
| 14 | 7***8 | Кольцо | |
| 15 | 7***5 | Скоба | |
| 16 | 7***9 | Фиксатор | |
| 17 | 7***2 | Цепь с пробкой | |
| 18 | 7***1 | Трос | |
| 19 | 7***1 | Трос | |
| 20 | М***6 | Гайка ГОСТ 5915-70 | |
| 21 | 8***Г | Шайба ГОСТ 6402-70 | |
| 22 | 7***2 | Угольник левый |
