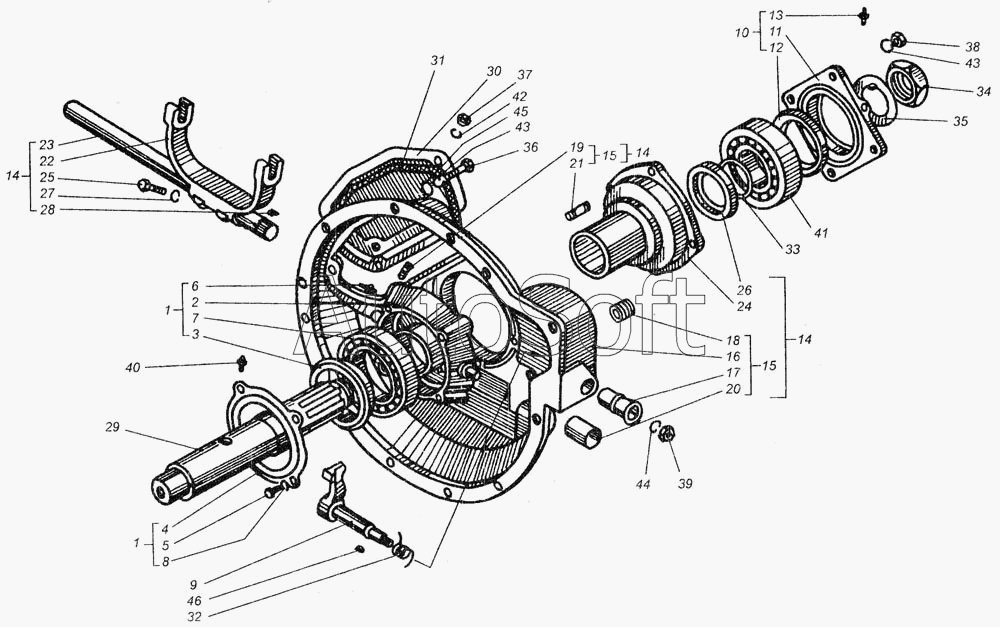

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Картер
35
25
26
27
28
29
30
29
31
32
33
34
35
24
36
37
38
39
40
41
42
43
43
44
45
46
12
1
1
2
2
3
4
5
6
7
8
9
10
11
13
14
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Муфта выключения | |
| 1 | С***А | Муфта выключения | |
| 2 | 1***В | Корпус муфты выключения | |
| 2 | 2***4 | Корпус муфты выключения | |
| 3 | С***1 | Втулка муфты выключения | |
| 4 | С***1 | Крышка | |
| 5 | М***6 | Болт ГОСТ 7796-70 | |
| 6 | 1***Б | Масленка ГОСТ 19853-74 | |
| 7 | 4***8 | Подшипник | |
| 8 | 8***5 | Шайба ГОСТ 6402-70 | |
| 9 | 1***1 | Рычаг | |
| 10 | 1***6 | Корпус сальника | |
| 11 | С***2 | Крышка сальника | |
| 12 | 2***1 | Манжета | |
| 13 | 1***8 | Масленка ГОСТ 19853-74 | |
| 14 | 1***7 | Картер муфты сцепления | |
| 15 | С***А | Картер муфты сцепления | |
| 16 | С***1 | Картер муфты сцепления | |
| 17 | 1***5 | Втулка оси | |
| 18 | 1***8 | Втулка резьбовая | |
| 19 | 1***8 | Шпилька | |
| 20 | С***2 | Втулка валика | |
| 21 | М***6 | Шпилька ГОСТ 22036-76 | |
| 22 | 1***А | Вилка выключения | |
| 23 | 1***1 | Валик вилки | |
| 24 | С***1 | Корпус подшипника | |
| 25 | М***6 | Болт ГОСТ 7796-70 | |
| 26 | 1***1 | Манжета | |
| 27 | 1***5 | Шайба ГОСТ 6402-70 | |
| 28 | 6***3 | Шпонка сегментная | |
| 29 | 1***1 | Вал сцепления | |
| 29 | 1***3 | Вал сцепления | |
| 30 | С***6 | Крышка смотрового окна | |
| 31 | С***7 | Прокладка | |
| 32 | 1***А | Пружина рычага | |
| 33 | 1***3 | Кольцо | |
| 34 | С***6 | Гайка | |
| 35 | 1***7 | Шайба замковая | |
| 35 | С***7 | Шайба замковая | |
| 36 | М***6 | Болт ГОСТ 7796-70 | |
| 37 | М***6 | Гайка ГОСТ 2524-70 | |
| 38 | М***6 | Гайка ГОСТ 2524-70 | |
| 39 | М***6 | Гайка ГОСТ 2524-70 | |
| 40 | 1***6 | Масленка ГОСТ 19853-74 | |
| 41 | 3***2 | Подшипник | |
| 42 | 8***5 | Шайба ГОСТ 6402-70 | |
| 43 | 1***5 | Шайба ГОСТ 6402-70 | |
| 44 | 1***5 | Шайба ГОСТ 6402-70 | |
| 45 | 1***5 | Шайба ГОСТ 11371-78 | |
| 46 | 4***5 | Шпонка сегментная ГОСТ 8795-68 |
