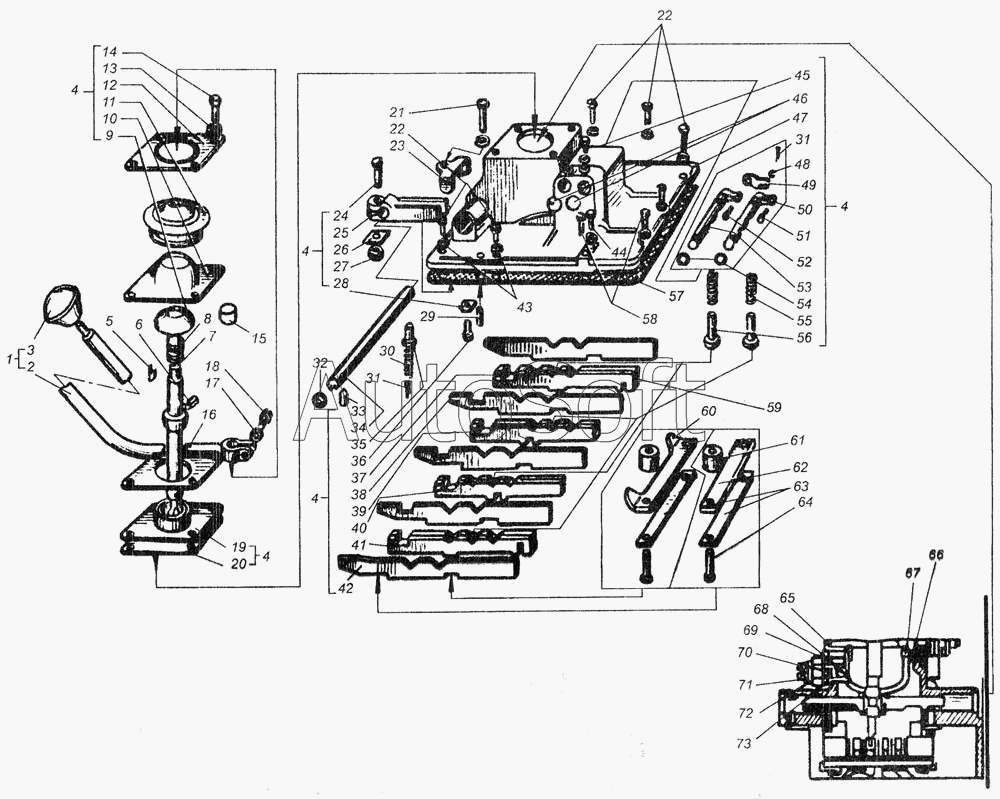

Каталог запасных частей к технике: ВгТЗ ДТ-75В, ДТ-75БВ, ДТ75Н. Коробка передач
43
53
52
51
50
49
48
47
46
45
44
54
42
41
40
39
38
37
36
35
34
64
73
72
71
70
69
68
67
66
65
33
63
62
61
60
59
58
57
56
55
5
13
13
12
11
10
9
8
7
6
14
4
4
4
4
4
4
4
4
4
4
3
2
1
23
32
31
31
30
29
28
27
26
25
24
22
22
21
20
19
18
17
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 78.37 002 | 7***2 | Коробка передач | |
| 78Р.37.002 | 7***2 | Коробка передач под реверс-редуктор | |
| 78Х.37 002 | 7***2 | Коробка передач | |
| 88А.37.002 | 8***2 | Коробка передач | |
| 1 | 7***1 | Рычаг | |
| 1 | 8***0 | Вал первичный | |
| 2 | 7***4 | Рычаг | |
| 3 | А***А | Рукоятка | |
| 4 | 7***2 | Крышка коробки | |
| 4 | К***А | Крышка коробки под реверс-редуктор | |
| 5 | Ш***0 | Шпонка 5х9 ГОСТ 24071-80 | |
| 6 | 7***1 | Штифт рычага | |
| 7 | К***1 | Рычаг | |
| 8 | 7***7 | Пружина рычага | |
| 9 | 7***8 | Шайба сферическая | |
| 10 | 7***0 | Колпак | |
| 11 | 7***1 | Чехол | |
| 12 | 7***2 | Кольцо прижимное | |
| 13 | 1***5 | Шайба ГОСТ 6402-70 | |
| 13 | 1***5 | Шайба ГОСТ 6402-70 | |
| 14 | М***6 | Болт | |
| 15 | 7***3 | Втулка | |
| 16 | 7***4 | Рычаг | |
| 17 | 1***5 | Шайба ГОСТ 6402-70 | |
| 17 | 1***5 | Шайба ГОСТ 6402-70 | |
| 18 | М***6 | Болт ГОСТ 7796-70 | |
| 19 | 7***1 | Фланец крышки коробки передач | |
| 20 | 7***4 | Прокладка фланца | |
| 21 | М***6 | Болт ГОСТ 7795-70 | |
| 22 | М***6 | Болт ГОСТ 7796-70 | |
| 23 | 7***1 | Ушко | |
| 24 | 7***0 | Болт стопорный | |
| 25 | 7***А | Вилка | |
| 26 | 7***7 | Пластина отгибная | |
| 27 | М***6 | Гайка ГОСТ5916-70 | |
| 28 | 7***6 | Пластина отгибная | |
| 29 | 7***7 | Штифт | |
| 30 | 7***6 | Пружина фиксатора | |
| 31 | Ш***9 | Шплинт 3,2х18 ГОСТ 397-79 | |
| 32 | З***7 | Заглушка 22-08кп ГОСТ 3111-67 | |
| 33 | 7***3 | Винт стопорный | |
| 34 | 7***4 | Валик переключения | |
| 35 | 7***1 | Фиксатор | |
| 36 | М***6 | Болт ГОСТ 7796-70 | |
| 37 | 7***8 | Планка переключения вилок VII передачи и заднего хода | |
| 38 | 7***5 | Планка разделительная | |
| 39 | 7***4 | Планка переключения вилки V и VI передач | |
| 40 | 7***7 | Планка переключения вилки III и IV передач | |
| 41 | 7***6 | Планка переключения вилки I и II передач | |
| 42 | 7***4 | Планка боковая | |
| 43 | 1***5 | Шайба ГОСТ 6402-70 | |
| 44 | М***6 | Болт ГОСТ 7796-70 | |
| 45 | 7***8 | Болт стопорный | |
| 46 | З***7 | Заглушка 28-08кп ГОСТ 3111 -67 | |
| 47 | 7***1 | Крышка | |
| 48 | 1***3 | Шайба ГОСТ 11371-78 | |
| 49 | 7***2 | Серьга | |
| 50 | 7***1 | Валик блокировки задний | |
| 51 | 7***6 | Палец валика блокировки заднего | |
| 52 | 7***5 | Палец валика блокировки переднего | |
| 53 | 7***0 | Валик блокировки передний | |
| 54 | 7***А | Кольцо уплотнительное | |
| 55 | 5***8 | Пружина стопора | |
| 56 | 7***3 | Фиксатор | |
| 57 | 7***А | Прокладка | |
| 58 | М***6 | Болт ГОСТ 7795-70 | |
| 59 | К***5 | Планка переключения под реверс-редуктор | |
| 60 | 7***4 | Планка | |
| 61 | 7***1 | Втулка распорная | |
| 62 | 7***3 | Планка опорная | |
| 63 | 7***А | Пластина отгибная | |
| 64 | М***6 | Болт ГОСТ 7795-70 | |
| 65 | 7***6 | Ось | |
| 66 | 7***5 | Рамка | |
| 67 | 7***7 | Винт оси рамки | |
| 68 | Ш***0 | Шарик БУ 14 мм ГОСТ 3722-60 | |
| 69 | 7***9 | Втулка | |
| 70 | 7***1 | Прокладка | |
| 71 | 7***6 | Включатель света заднего хода | |
| 72 | 7***0 | Планка стопорная | |
| 73 | 7***8 | Шайба уплотнительная |
