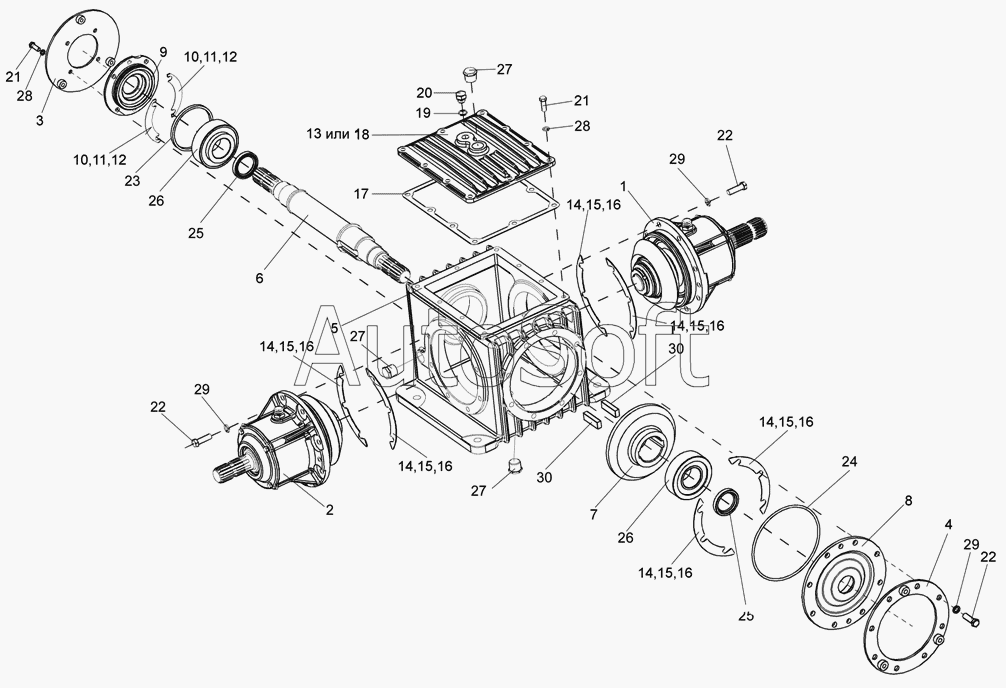

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Редуктор КПР 9103000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
18
19
20
21
21
22
22
22
23
24
25
25
26
26
27
27
27
28
28
29
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 0204070 | К***0 | Крышка | |
| КПР 9103000 | К***0 | Редуктор | |
| КПР 9103030 | К***0 | Стакан | |
| 1 | К***0 | Стакан | |
| 2 | К***1 | Стакан | |
| 3 | К***0 | Диск | |
| 4 | К***0 | Диск | |
| 5 | К***1 | Корпус | |
| 6 | К***1 | Вал | |
| 7 | К***2 | Шестерня | |
| 8 | Б***1 | Стакан | |
| 9 | К***1 | Крышка | |
| 10 | К***4 | Прокладка | |
| 11 | К***1 | Прокладка | |
| 12 | К***2 | Прокладка | |
| 13 | К***4 | Крышка | |
| 14 | К***1 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***2 | Прокладка | |
| 17 | К***8 | Прокладка | |
| 18 | К***2 | Крышка | |
| 19 | К***5 | Прокладка | |
| 20 | К***5 | Пробка | |
| 21 | М***6 | Болт | |
| 22 | М***6 | Болт | |
| 23 | 1***3 | Кольцо | |
| 24 | 1***3 | Кольцо | |
| 25 | 1***2 | Манжета | |
| 26 | 7***5 | Подшипник | |
| 27 | К***4 | Пробка ГОСТ 12720-67 | |
| 28 | 1***2 | Шайба | |
| 29 | 1***2 | Шайба | |
| 30 | 2***0 | Шпонка |
