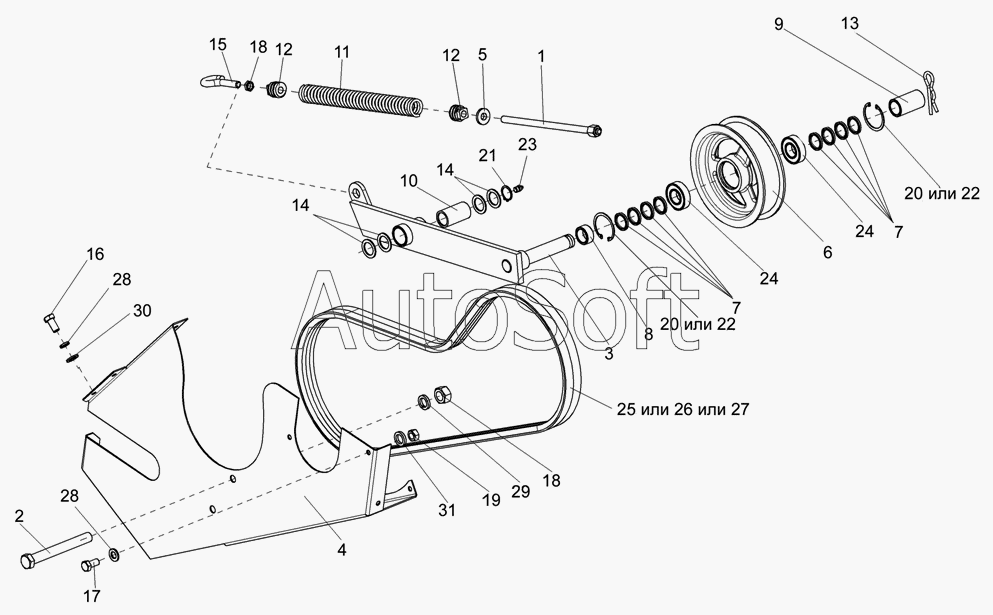

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Устройство натяжное КПР 9206000 (правой секции)
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
24
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР 6106010-01 | К***1 | Ролик | |
| КПР 9206000 | К***0 | Устройство натяжное | |
| КПР 9209000 | К***0 | Пружина | |
| 1 | К***0 | Болт регулировочный | |
| 2 | К***0 | Болт | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Щиток | |
| 5 | К***5 | Шайба | |
| 6 | К***1 | Ролик | |
| 7 | К***4 | Шайба | |
| 8 | К***2 | Втулка | |
| 9 | К***1 | Втулка | |
| 10 | К***7 | Втулка | |
| 11 | К***А | Пружина | |
| 12 | К***7 | Пробка | |
| 13 | А***1 | Шплинт | |
| 14 | П***А | Шайба | |
| 15 | У***5 | Зацеп | |
| 16 | М***6 | Болт | |
| 17 | М***2 | Болт | |
| 18 | М***6 | Гайка | |
| 19 | М***5 | Гайка | |
| 20 | В***1 | Кольцо | |
| 21 | В***2 | Кольцо | |
| 22 | В***3 | Кольцо | |
| 23 | 1***3 | Масленка | |
| 24 | 1***2 | Подшипник | |
| 25 | 2***0 | Ремень | |
| 26 | 2***a | Ремень “Optibelt” | |
| 27 | 2***2 | Ремень “Stomil” | |
| 28 | 8***2 | Шайба | |
| 29 | 1***2 | Шайба | |
| 30 | А***8 | Шайба | |
| 31 | С***1 | Шайба |
