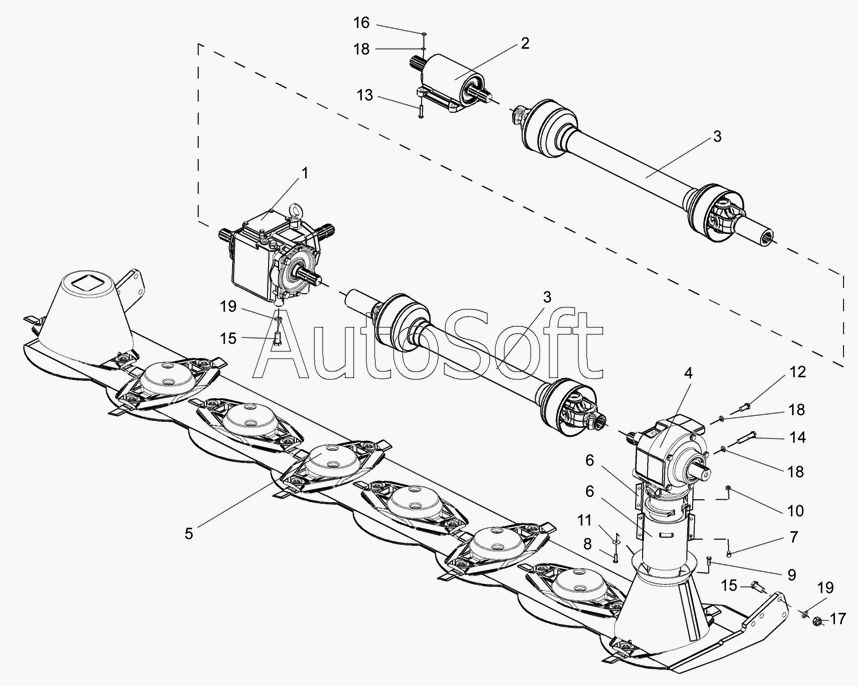

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Привод режущего аппарата центральной секции
10
19
19
18
18
18
17
16
15
15
14
13
12
11
1
9
8
7
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Редуктор | |
| 2 | К***0 | Контрпривод | |
| 3 | К***1 | Вал карданный | |
| 4 | К***0 | Редуктор (фирма KUHN) | |
| 5 | Б***) | Брус режущий правый (фирма KUHN) | |
| 6 | 5***0 | Защитный кожух (фирмы KUHN) | |
| 7 | 8***0 | Винт с шестигранной головкой ZBC (фирмы KUHN) | |
| 8 | 8***5 | Винт с шестигранной головкой (фирмы KUHN) | |
| 9 | 8***7 | Самоконтрящийся болт с зубчатой насечкой ZBC (фирмы KUHN) | |
| 10 | 8***1 | Самоконтрящаяся гайка с зубчатой насечкой ZBC (фирмы KUHN) | |
| 11 | 8***0 | Коническая пружинная шайба (фирмы KUHN) | |
| 12 | М***6 | Болт | |
| 13 | М***6 | Болт | |
| 14 | М***6 | Болт | |
| 15 | М***6 | Болт | |
| 16 | М***5 | Гайка | |
| 17 | М***9 | Гайка | |
| 18 | 1***2 | Шайба | |
| 19 | 1***2 | Шайба |
