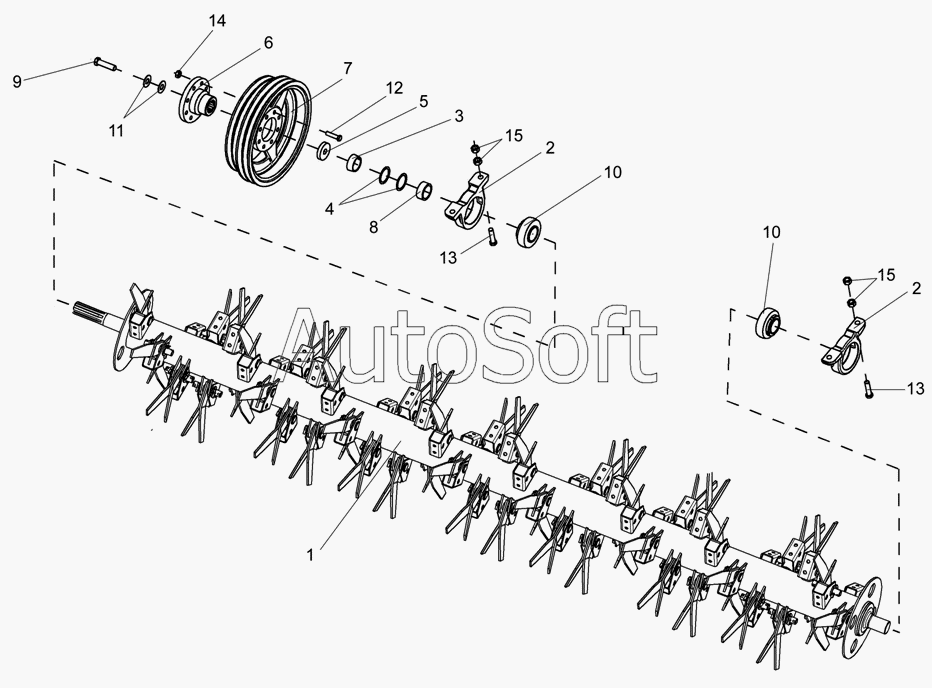

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Установка бильного устройства центральной секции
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР-1-9208000 | К***0 | Шкив | |
| 1 | К***0 | Устройство бильное | |
| 2 | К***1 | Корпус подшипника | |
| 3 | К***7 | Втулка | |
| 4 | К***1 | Шайба | |
| 5 | К***3 | Шайба | |
| 6 | К***1 | Ступица | |
| 7 | К***1 | Шкив | |
| 8 | К***3 | Втулка | |
| 9 | У***5 | Болт | |
| 10 | 1***7 | Подшипник | |
| 11 | I***7 | Пружина тарельчатая | |
| 12 | М***6 | Болт | |
| 13 | М***6 | Болт | |
| 14 | М***5 | Гайка | |
| 15 | М***5 | Гайка |
