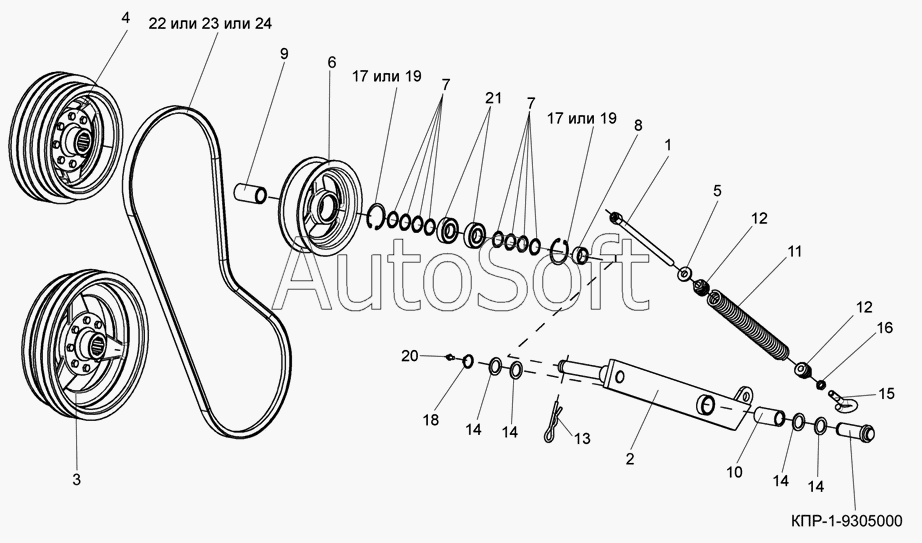

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Устройство натяжное центральной секции КПР 9206000-01
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
14
14
14
15
16
17
17
18
19
19
20
21
22
23
24
КПР-1-9305000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР 6106010-01 | К***1 | Ролик | |
| КПР 9206000-01 | К***1 | Устройство натяжное | |
| КПР 9209000 | К***0 | Пружина | |
| КПР-1-9305000 | К***0 | Каркас | |
| 1 | К***0 | Болт регулировочный | |
| 2 | К***1 | Рычаг | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Шкив | |
| 5 | К***5 | Шайба | |
| 6 | К***1 | Ролик | |
| 7 | К***4 | Шайба | |
| 8 | К***2 | Втулка | |
| 9 | К***1 | Втулка | |
| 10 | К***7 | Втулка | |
| 11 | К***А | Пружина | |
| 12 | К***7 | Пробка | |
| 13 | А***1 | Шплинт | |
| 14 | П***A | Шайба | |
| 15 | У***5 | Зацеп | |
| 16 | М***6 | Гайка | |
| 17 | В***1 | Кольцо | |
| 18 | В***2 | Кольцо | |
| 19 | В***3 | Кольцо | |
| 20 | 1***3 | Масленка | |
| 21 | 1***2 | Подшипник | |
| 22 | 2***0 | Ремень | |
| 23 | 2***a | Ремень “Optibelt” | |
| 24 | 2***2 | Ремень “Stomil” |
