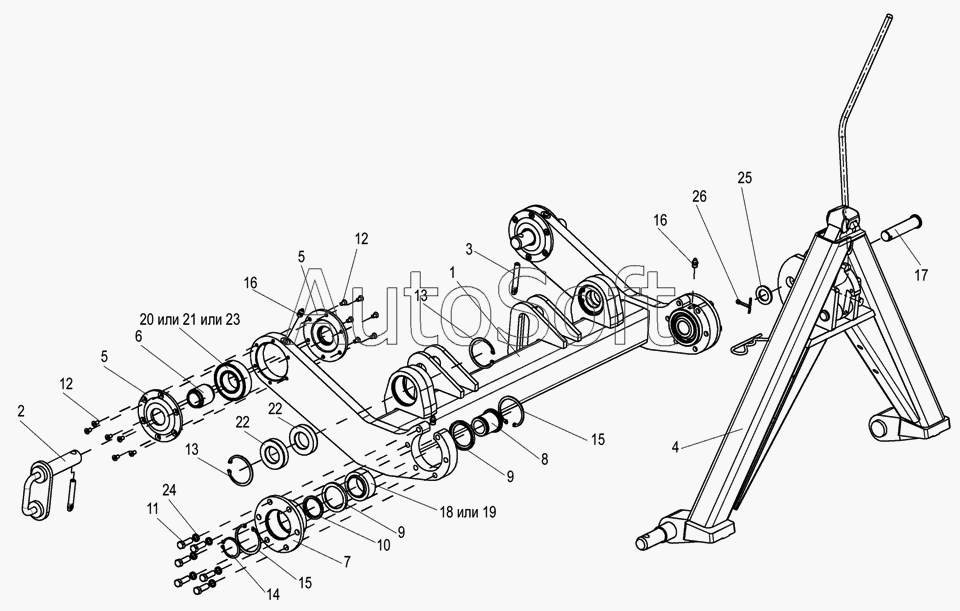

Каталог запасных частей к технике: Гомсельмаш КПР-9 Полесье-СН-90 (2006). Навеска центральной секции
13
13
26
25
24
23
22
22
21
20
19
18
17
16
15
15
14
12
12
11
10
9
9
8
7
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПР 9115000 | К***0 | Рамка | |
| КПР 9123000 | К***0 | Фланец | |
| 1 | К***0 | Рамка | |
| 2 | К***0 | Фиксатор | |
| 3 | К***0 | Чека | |
| 4 | С***1 | Сцепка автоматическая | |
| 5 | К***2 | Крышка | |
| 6 | К***3 | Ось | |
| 7 | К***1 | Корпус | |
| 8 | К***2 | Ось | |
| 9 | К***3 | Кольцо | |
| 10 | К***4 | Втулка | |
| 11 | М***6 | Болт | |
| 12 | В***5 | Винт | |
| 13 | В***1 | Кольцо | |
| 14 | В***2 | Кольцо | |
| 15 | В***3 | Кольцо | |
| 16 | 1***3 | Масленка | |
| 17 | 6***0 | Ось | |
| 18 | Ш***5 | Подшипник | |
| 19 | Ш***5 | Подшипник | |
| 20 | 5***1 | Подшипник | |
| 21 | 3***1 | Подшипник | |
| 22 | 1***2 | Подшипник | |
| 23 | 2***Е | Подшипник (фирма SKF) | |
| 24 | 1***2 | Шайба | |
| 25 | С***1 | Шайба | |
| 26 | 5***7 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
