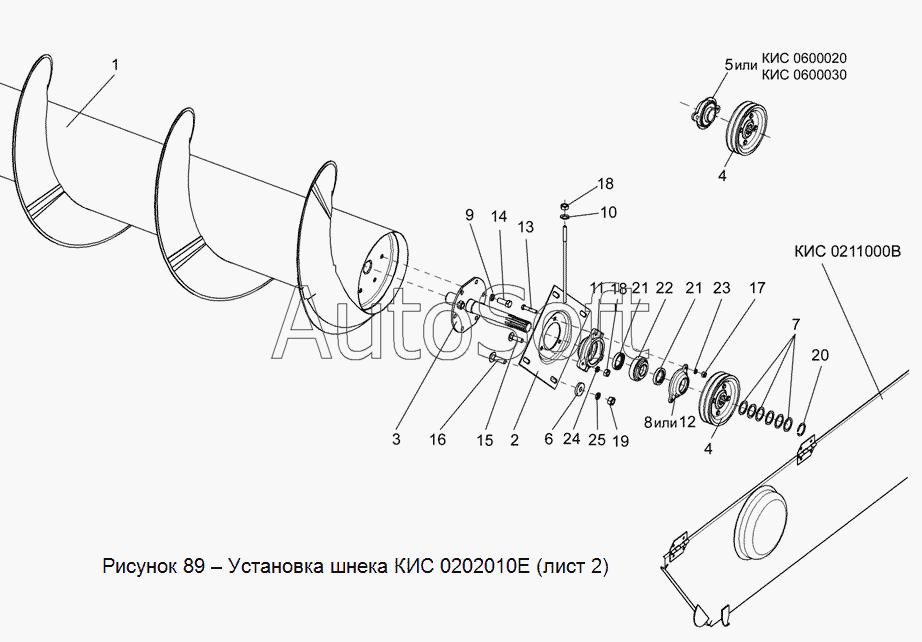

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0202010Е Установка шнека (лист 2)
13
КИС 0211000В
25
24
23
22
21
21
20
19
18
18
17
16
15
14
КИС 0600020
12
11
10
9
8
7
6
5
4
4
3
2
1
1
КИС 0600030
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0211000В | К***В | Ограждение | |
| КИС 0600020 | К***0 | Крышка | |
| КИС 0600030 | К***0 | Корпус | |
| 1 | К***Е | Шнек | |
| 2 | К***Б | Плита шнека | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Шкив | |
| 5 | К***0 | Опора | |
| 6 | К***А | Шайба | |
| 7 | К***9 | Шайба | |
| 8 | К***3 | Крышка | |
| 9 | К***9 | Шайба | |
| 10 | К***А | Шайба специальная | |
| 11 | Н***8 | Корпус подшипника | |
| 12 | Н***5 | Крышка подшипника | |
| 13 | Б***6 | Болт М8-6ех40 – 7796 | |
| 14 | Б***6 | Болт М12-6ех30–7796 | |
| 15 | Б***2 | Болт М10-6ех35 – 7802 | |
| 16 | Б***2 | Болт М12-6ех40 – 7802 | |
| 17 | Г***5 | Гайка М8-6G – 5915 | |
| 18 | Г***5 | Гайка М10-6G–5915 | |
| 19 | Г***5 | Гайка М12-6G–5915 | |
| 20 | К***0 | Кольцо 1В38 – 13940 | |
| 21 | М***2 | Манжета 2.2-40х60-1 – 8752 | |
| 22 | П***8 | Подшипник 11208 – 284228 | |
| 23 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 24 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 25 | Ш***2 | Шайбы 12Т 65Г – 6402 |
