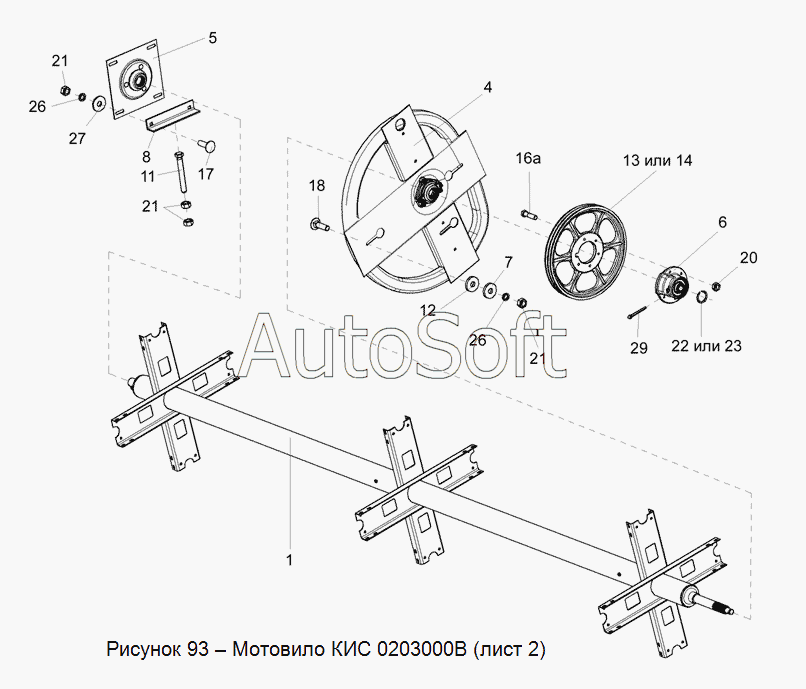

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0203000В Мотовило (лист 2)
14
29
27
26
26
23
22
21
21
21
18
17
160
КИС 0203000В
13
12
11
8
7
6
5
4
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0203000В | К***В | Мотовило | |
| 1 | К***Б | Вал мотовила | |
| 4 | К***В | Дорожка | |
| 5 | К***Б | Плита с подшипником | |
| 6 | М***0 | Муфта обгонная | |
| 7 | К***А | Шайба | |
| 8 | К***А | Упор | |
| 11 | К***А | Болт нажимной | |
| 12 | К***А | Кольцо | |
| 13 | М***4 | Шкив | |
| 14 | М***1 | Шкив | |
| 17 | Б***2 | Болт М12-6ех40 – 7802 | |
| 18 | Б***2 | Болт М12-6ех45 – 7802 | |
| 21 | Г***5 | Гайка М12-6G–5915 | |
| 22 | К***0 | Кольцо В25 – 13940 | |
| 23 | К***2 | Кольцо В25 – 13942 | |
| 26 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 27 | Ш***8 | Шайба А.12.01 – 6958 | |
| 29 | Ш***7 | Шплинт 5х40 – 397 | |
| 160 | Б***6 | Болт М10-6ех45 – 7796 |
