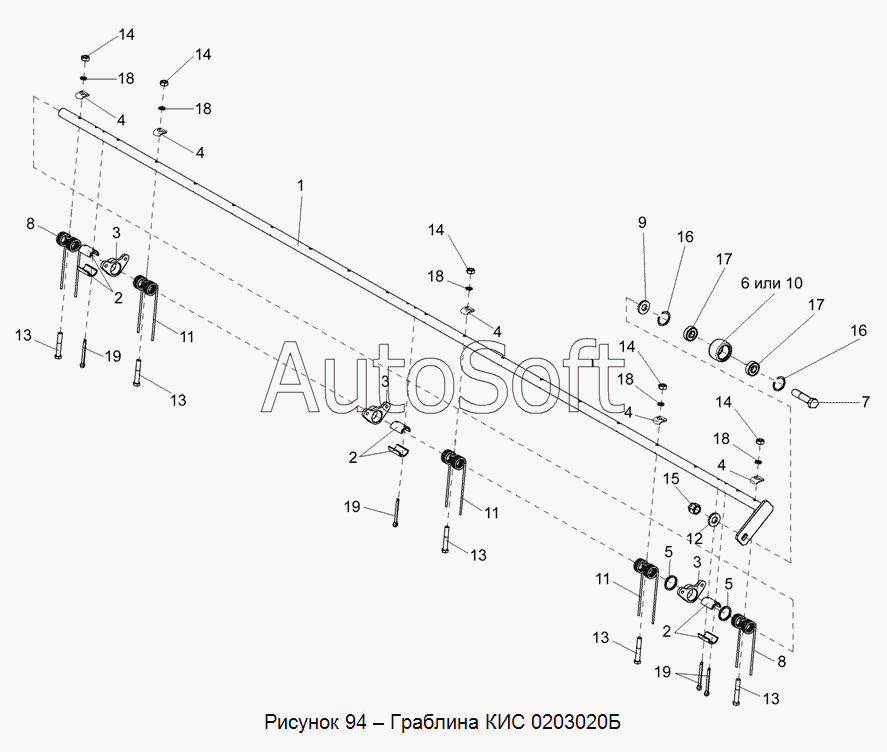

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0203020Б Граблина
КИС 0203020Б
1
2
2
2
3
3
3
4
4
4
4
4
5
5
6
7
8
8
9
10
11
11
11
12
13
13
13
13
13
14
14
14
14
14
15
16
16
17
17
18
18
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0203020Б | К***Б | Граблина | |
| КИС 0203120Б | К***Б | Ролик | |
| 1 | К***Б | Держатель | |
| 2 | К***9 | Вкладыш | |
| 3 | К***В | Опора | |
| 4 | К***Б | Шайба | |
| 5 | К***Б | Кольцо | |
| 6 | К***В | Ролик | |
| 7 | К***Б | Палец ролика | |
| 8 | К***В | Граблина | |
| 9 | К***1 | Кольцо | |
| 10 | К***4 | Ролик | |
| 11 | К***9 | Зуб пружинный | |
| 12 | К***1 | Шайба | |
| 13 | Б***6 | Болт М10-6ех60 – 7796 | |
| 14 | Г***5 | Гайка М10-6G–5915 | |
| 15 | Г***6 | Гайка М14-6G – 2526 | |
| 16 | К***2 | Кольцо В35 – 13942 | |
| 17 | П***2 | Подшипник 80202 – 7242 | |
| 18 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 19 | Ш***7 | Шплинт 6,3х56 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
