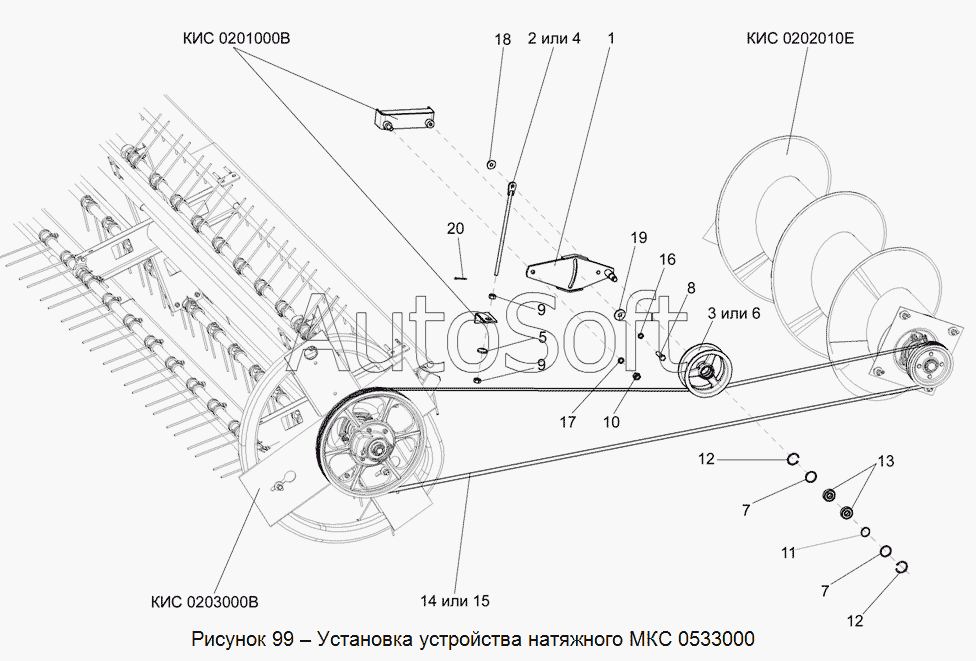

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). МКС 0533000 Установка устройства натяжного
МКС 0533000
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
КИС 0202010Е
КИС 0203000В
КИС 0201000В
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0201000В | К***В | Рама | |
| КИС 0202010Е | К***Е | Шнек | |
| КИС 0203000В | К***В | Мотовило | |
| МКС 0513020 | М***0 | Шкив натяжной | |
| МКС 0533000 | М***0 | Устройство натяжное | |
| 1 | М***0 | Планка натяжения | |
| 2 | М***0 | Болт | |
| 3 | К***1 | Ролик | |
| 4 | М***2 | Болт | |
| 5 | М***3 | Втулка | |
| 6 | М***1 | Ролик | |
| 7 | М***8 | Кольцо | |
| 8 | Б***6 | Болт М12-6ех40 – 7796 | |
| 9 | Г***5 | Гайка М12-6G–5915 | |
| 10 | Г***5 | Гайка М16-6G – 5915 | |
| 11 | К***0 | Кольцо А20 – 13940 | |
| 12 | К***1 | Кольцо В47 – 13941 | |
| 13 | П***2 | Подшипник 180204С17 – 8882 | |
| 14 | Р***2 | Ремень 2НВ ВР 2512 | |
| 15 | Р***0 | Ремень 2/НВ – 2500 | |
| 16 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 17 | Ш***2 | Шайба 16Т 65Г – 6402 | |
| 18 | Ш***8 | Шайба А.10.01 – 6958 | |
| 19 | Ш***8 | Шайба А.12.01 – 6958 | |
| 20 | Ш***7 | Шплинт 3,2х32 – 397 |
