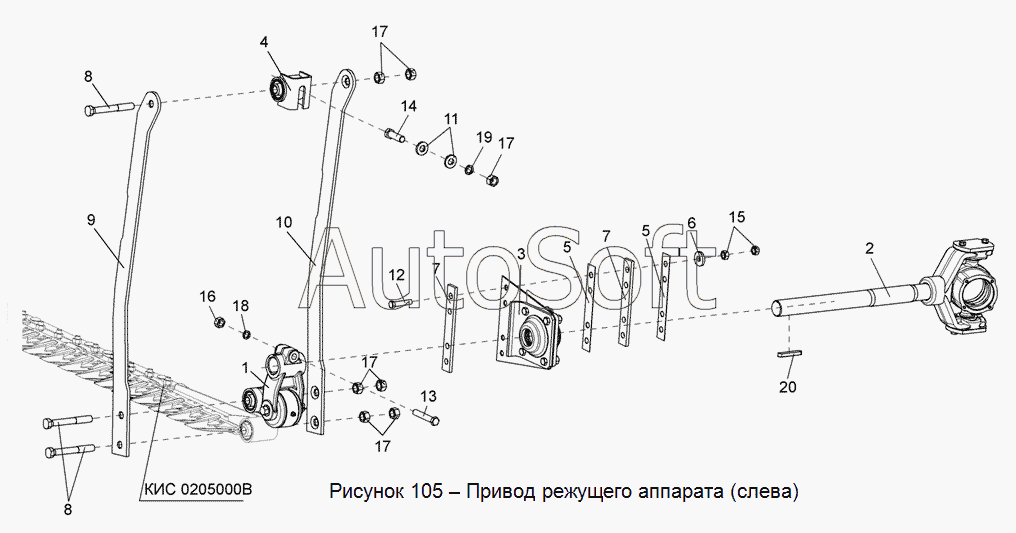

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Привод режущего аппарата (слева)
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
КИС 0205000В
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0205000В | К***В | Аппарат режущий | |
| 1 | К***В | Привод ножа | |
| 2 | К***Б | Колебатель в сборе | |
| 3 | К***Б | Опора промежуточная | |
| 4 | К***0 | Кронштейн в сборе | |
| 5 | К***А | Прокладка | |
| 6 | К***А | Шайба | |
| 7 | К***А | Полоса | |
| 8 | К***4 | Болт | |
| 9 | К***6 | Тяга | |
| 10 | К***1 | Тяга | |
| 11 | К***2 | Шайба специальная | |
| 12 | Б***6 | Болт М12-6ех55 – 7796 | |
| 13 | Б***6 | Болт М14-6ех80 – 7796 | |
| 14 | Б***6 | Болт М16-6ех50 – 7796 | |
| 15 | Г***5 | Гайка М12-6G–5915 | |
| 16 | Г***5 | Гайка М14-6G – 5915 | |
| 17 | Г***5 | Гайка М16-6G – 5915 | |
| 18 | Ш***2 | Шайба 14Т 65Г – 6402 | |
| 19 | Ш***2 | Шайба 16Т 65Г – 6402 | |
| 20 | Ш***9 | Шпонка 3-12х8х70 – 8789 |
