Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0205000В Аппарат режущий
24
16
16
16
16
16
17
17
17
17
17
18
18
19
20
21
21
22
22
22
22
22
23
23
23
23
23
15
25
25
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31
31
КИС 0205000В
14
13
13
13
13
12
11
10
9
8
7
7
6
6
5
5
5
4
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗНМ.08.010 | К***0 | Палец | |

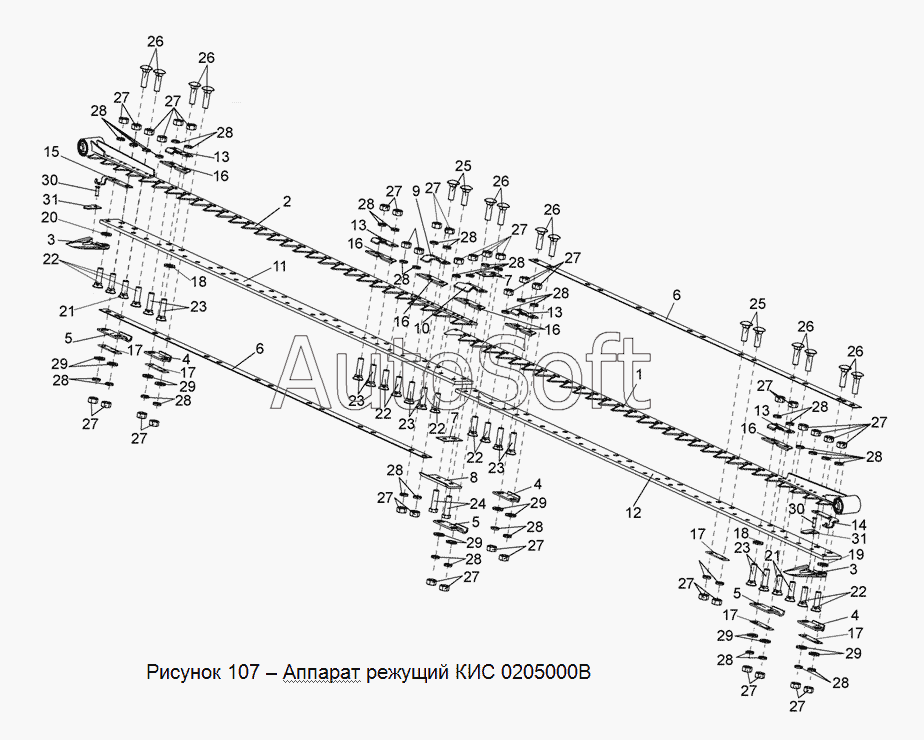

| КИС 0205000В | К***В | Аппарат режущий | |
| 1 | К***Б | Нож левый | |
| 2 | К***В | Нож правый | |
| 3 | К***1 | Палец 5К – 19777 | |
| 4 | К***А | Крепление башмака | |
| 5 | К***А | Крепление башмака | |
| 6 | К***А | Прокладка | |
| 7 | К***А | Прокладка | |
| 8 | К***В | Пластина | |
| 9 | К***3 | Прижим | |
| 10 | К***4 | Прижим | |
| 11 | К***В | Брус правый | |
| 12 | К***В | Брус левый | |
| 13 | К***2 | Прижим | |
| 14 | К***3 | Упор | |
| 15 | К***1 | Упор | |
| 16 | К***4 | Пластинка трения | |
| 17 | К***2 | Прокладка регулировочная | |
| 18 | М***5 | Прокладка | |
| 19 | М***1 | Прокладка регулировочная | |
| 20 | М***2 | Прокладка регулировочная | |
| 21 | Б***6 | Болт М12-6ех40 – 7786 | |
| 22 | Б***6 | Болт М12-6ех45 – 7786 | |
| 23 | Б***6 | Болт М12-6ех50 – 7786 | |
| 24 | Б***6 | Болт М12-6ех45–7796 | |
| 25 | Б***2 | Болт М12-6ех40 – 7802 | |
| 26 | Б***2 | Болт М12-6ех45 – 7802 | |
| 27 | Г***5 | Гайка М12-6G–5915 | |
| 28 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 29 | Ш***1 | Шайба 12.01 – 11371 | |
| 30 | З***0 | Заклепка 6х28 – 10300 | |
| 31 | Н***6 | Пластина противорежущая 2н ГОСТ 156-74 |
