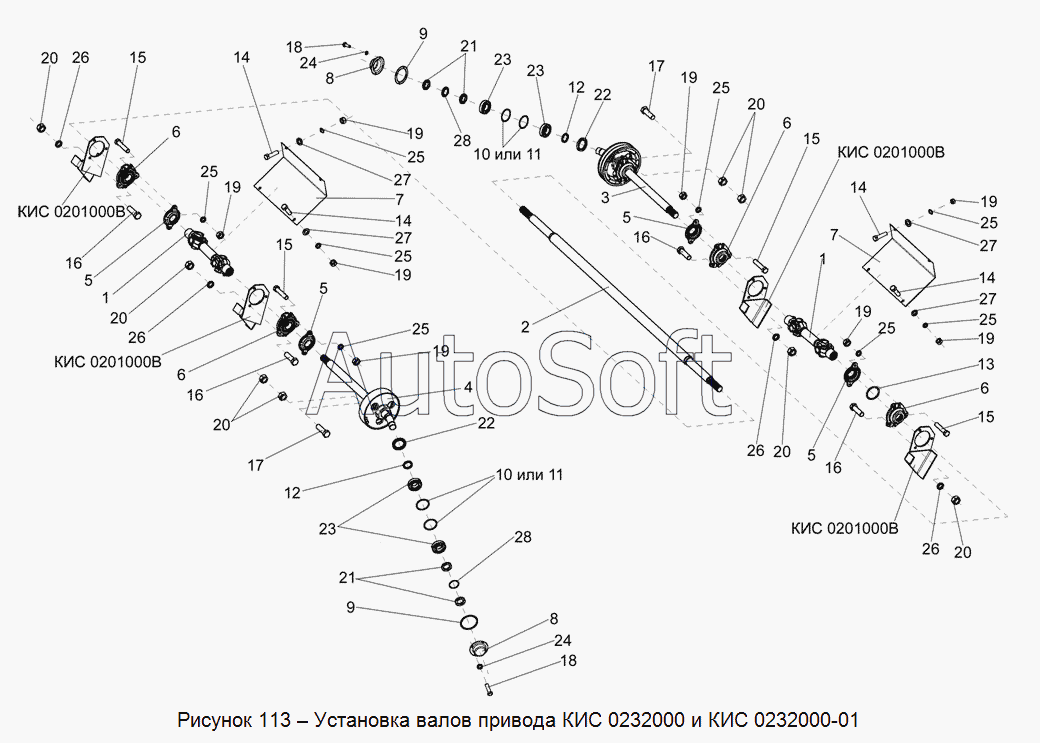

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Установка валов привода КИС 0232000 и КИС 0232000–01
15
15
15
15
КИС 0201000В
КИС 0201000В
КИС 0201000В
КИС 0201000В
28
28
27
27
27
27
26
26
26
26
25
25
25
25
25
25
25
25
24
24
23
23
23
22
22
21
21
20
20
20
20
20
20
19
19
19
19
19
19
19
19
18
18
17
17
16
16
16
16
1
1
14
14
14
14
13
12
12
11
11
10
10
9
9
8
8
7
7
6
6
6
6
5
5
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0201000В | К***В | Рама | |
| 1 | К***0 | Вал карданный | |
| 2 | К***0 | Вал | |
| 3 | К***0 | Вал привода | |
| 4 | К***1 | Вал привода | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Корпус подшипника | |
| 7 | К***1 | Ограждение | |
| 8 | К***А | Крышка | |
| 9 | К***А | Прокладка | |
| 10 | К***А | Прокладка | |
| 11 | К***1 | Прокладка регулировочная | |
| 12 | К***А | Втулка | |
| 13 | Н***7 | Кольцо | |
| 14 | Б***6 | Болт М10-6ех25 – 7796 | |
| 15 | Б***6 | Болт М10-6ех50 – 7796 | |
| 16 | Б***6 | Болт М12-6ех40 – 7796 | |
| 17 | Б***6 | Болт М12-6ех45–7796 | |
| 18 | Б***8 | Болт М6-6ех16 – 7798 | |
| 19 | Г***5 | Гайка М10-6G–5915 | |
| 20 | Г***5 | Гайка М12-6G–5915 | |
| 21 | Г***1 | Гайка М39х1,5-6G – 11871 | |
| 22 | М***2 | Манжета 1.2-55х80-1 – 8752 | |
| 23 | П***5 | Подшипник 7508А – 27365 | |
| 24 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 25 | Ш***2 | Шайба 10Т 65Г – 6402 | |
| 26 | Ш***2 | Шайба 12Т 65Г – 6402 | |
| 27 | Ш***1 | Шайба С.10.01 – 11371 | |
| 28 | Ш***2 | Шайба Н39.01 – 11872 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
