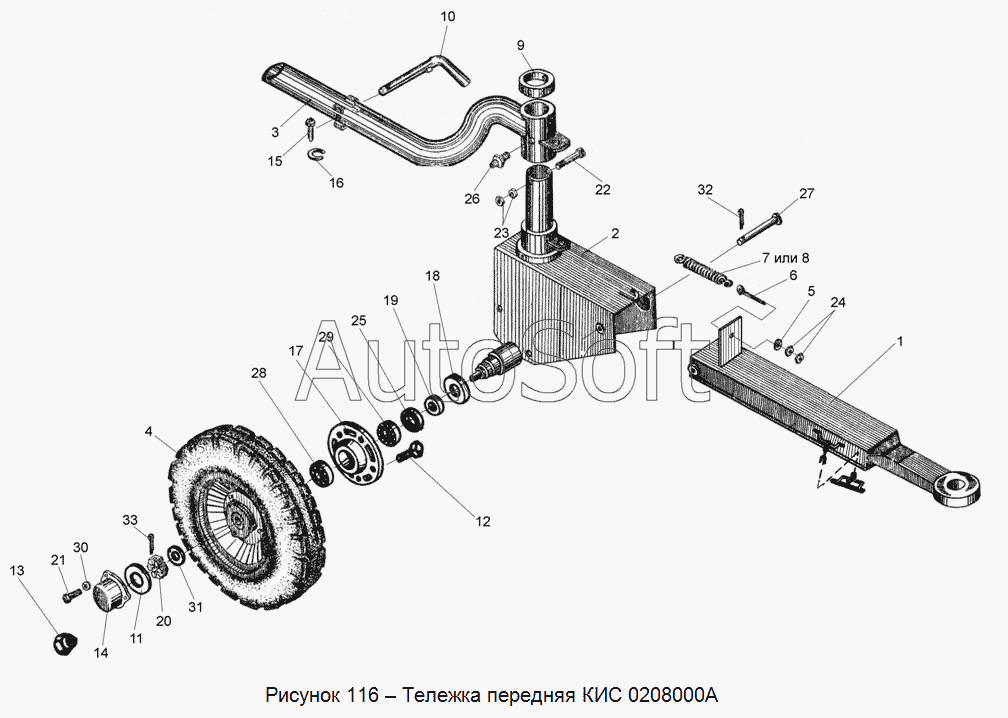

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0208000А Тележка передняя
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
33
8
1
2
3
4
5
6
7
КИС 0208000А
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0208000А | К***А | Тележка передняя | |
| КИС 0208110 | К***0 | Каркас со ступицей | |
| 1 | К***А | Дышло | |
| 2 | К***А | Каркас | |
| 3 | К***А | Рычаг | |
| 4 | К***0 | Колесо | |
| 5 | К***1 | Шайба | |
| 6 | К***1 | Захват | |
| 7 | К***6 | Пружина | |
| 8 | К***9 | Пружина | |
| 9 | К***6 | Накладка | |
| 10 | К***4 | Фиксатор | |
| 11 | А***) | Прокладка | |
| 12 | А***) | Болт переднего колеса | |
| 13 | А***) | Гайка крепления колеса | |
| 14 | К***5 | Крышка | |
| 15 | К***5 | Чека | |
| 16 | К***6 | Кольцо | |
| 17 | Н***2 | Ступица | |
| 18 | Н***2 | Колпачек | |
| 19 | Н***1 | Втулка | |
| 20 | Н***2 | Гайка | |
| 21 | Б***6 | Болт М8-6ех16 – 7796 | |
| 22 | Б***6 | Болт М10-6ех105 – 7796 | |
| 23 | Г***5 | Гайка М10-6G–5915 | |
| 24 | Г***5 | Гайка М12-6G–5915 | |
| 25 | М***2 | Манжета 1.2-55х80-1 – 8752 | |
| 26 | М***3 | Масленка 1.2 – 19853 | |
| 27 | О***0 | Ось 6-20b12х180 – 9650 | |
| 28 | П***5 | Подшипник 7207А – 27365 | |
| 29 | П***5 | Подшипник 7208А – 27365 | |
| 30 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 31 | Ш***1 | Шайба 2.24.01 – 11371 | |
| 32 | Ш***7 | Шплинт 4х32 – 397 | |
| 33 | Ш***7 | Шплинт 5х40 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
