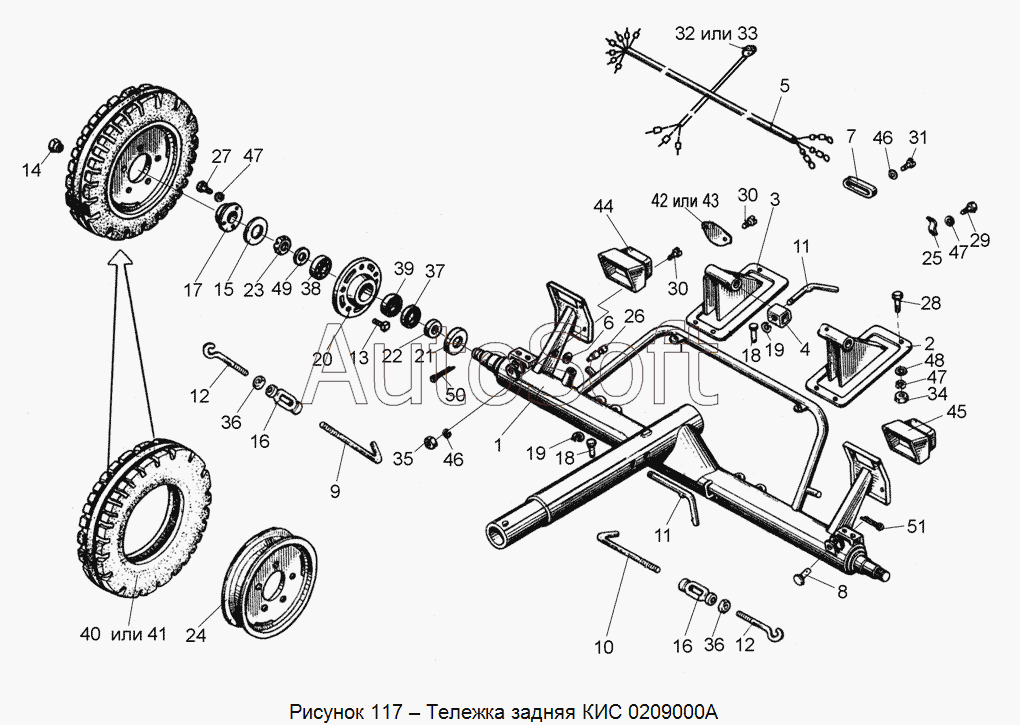

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0209000А Тележка задняя
38
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
24
39
40
41
42
43
44
45
46
46
47
47
47
48
49
50
51
10
1
2
3
4
5
6
7
8
9
КИС 0209000А
11
11
12
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0209000А | К***А | Тележка задняя | |
| КИС 0209020 | К***0 | Натяжное устройство | |
| КИС 0209020-01 | К***1 | Устройство натяжное в сборе | |
| КИС 0209160 | К***0 | Рама со ступицами | |
| КПР 6102020 | К***0 | Колесо | |
| 1 | К***А | Рама | |
| 2 | К***А | Стойка | |
| 3 | К***1 | Стойка | |
| 4 | К***0 | Подставка | |
| 5 | К***0 | Жгут | |
| 6 | К***2 | Втулка | |
| 7 | К***7 | Крышка | |
| 8 | К***2 | Палец | |
| 9 | К***3 | Захват верхний | |
| 10 | К***1 | Захват верхний | |
| 11 | К***4 | Фиксатор | |
| 12 | К***7 | Захват нижний | |
| 13 | А***) | Болт переднего колеса | |
| 14 | А***) | Гайка крепления колеса | |
| 15 | А***) | Прокладка | |
| 16 | А***1 | Гайка стяжная М16х110-1 | |
| 17 | К***5 | Крышка | |
| 18 | К***5 | Чека | |
| 19 | К***6 | Кольцо | |
| 20 | Н***2 | Ступица | |
| 21 | Н***2 | Колпачек | |
| 22 | Н***1 | Втулка | |
| 23 | Н***2 | Гайка | |
| 24 | 3***2 | Колесо в сборе | |
| 25 | 8***5 | Скоба | |
| 26 | 8***9 | Колпак защитный | |
| 27 | Б***6 | Болт М8-6ех16 – 7796 | |
| 28 | Б***6 | Болт М8-6ех40 – 7796 | |
| 29 | Б***2 | Болт М8-6ех20 – 7802 | |
| 30 | В***3 | Винт В.М6-6ех12 – 17473 | |
| 31 | В***3 | Винт В.М6-6ех40 – 17473 | |
| 32 | В***0 | Вилка ПС 300А3-3723150-9200 | |
| 33 | В***3 | Вилка В7-1 ЦИКС.687111.003 | |
| 34 | Г***5 | Гайка М8-6G – 5915 | |
| 35 | Г***5 | Гайка М6-6G – 5915 | |
| 36 | Г***5 | Гайка М16-6G – 5915 | |
| 37 | М***2 | Манжета 1.2-55х80-1 – 8752 | |
| 38 | П***5 | Подшипник 7207А – 27365 | |
| 39 | П***5 | Подшипник 7208А – 27365 | |
| 40 | Ш***8 | Шина 5.50-16122НС8 | |
| 41 | Ш***6 | Шина 5.50-16Бел256 | |
| 42 | С***» | Световозвращатель ФП310Е «О» | |
| 43 | С***1 | Световозвращатель 3202.3731 | |
| 44 | Ф***0 | Фонарь задний левый | |
| 45 | Ф***Б | Фонарь задний правый | |
| 46 | Ш***2 | Шайба 6Т 65Г – 6402 | |
| 47 | Ш***2 | Шайба 8Т 65Г – 6402 | |
| 48 | Ш***1 | Шайба 8.01 – 11371 | |
| 49 | Ш***1 | Шайба 2.24.01 – 11371 | |
| 50 | Ш***7 | Шплинт 5х40 – 397 | |
| 51 | Ш***7 | Шплинт 5х45 – 397 |
