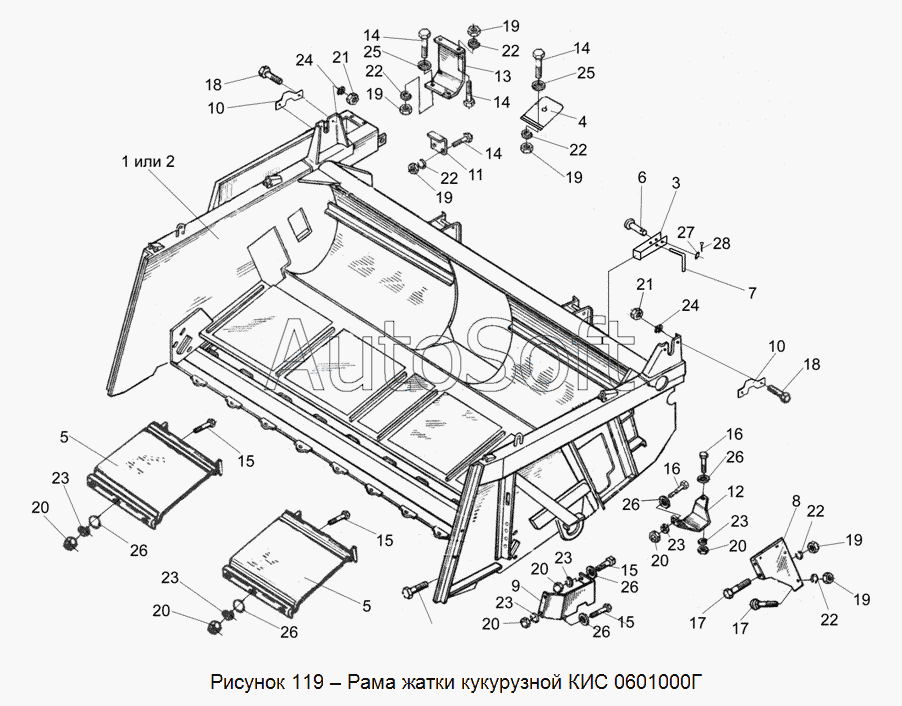

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0601000Г Рама жатки
1
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
26
26
26
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Г | Рама жатки | |
| 2 | К***1 | Рама жатки | |
| 3 | К***А | Опора | |
| 4 | К***Б | Ограждение | |
| 5 | Ж***0 | Поддон | |
| 6 | К***А | Ось | |
| 7 | К***1 | Рукоятка | |
| 8 | К***В | Щиток | |
| 9 | К***В | Ограждение | |
| 10 | К***Б | Пластина | |
| 11 | К***А | Щиток | |
| 12 | К***2 | Щиток | |
| 13 | К***2 | Щиток | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | Б***6 | Болт М10-6ех25-7796 | |
| 16 | Б***6 | Болт М10-6ех30-7796 | |
| 17 | Б***2 | Болт М8-6ех20-7802 | |
| 18 | Б***2 | Болт М12-6ех30-7802 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Г***5 | Гайка М12-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 25 | Ш***1 | Шайба 8.01-11371 | |
| 26 | Ш***1 | Шайба 10.01-11371 | |
| 27 | Ш***1 | Шайба 20.01-11371 | |
| 28 | Ш***7 | Шплинт 4х32-397 |
