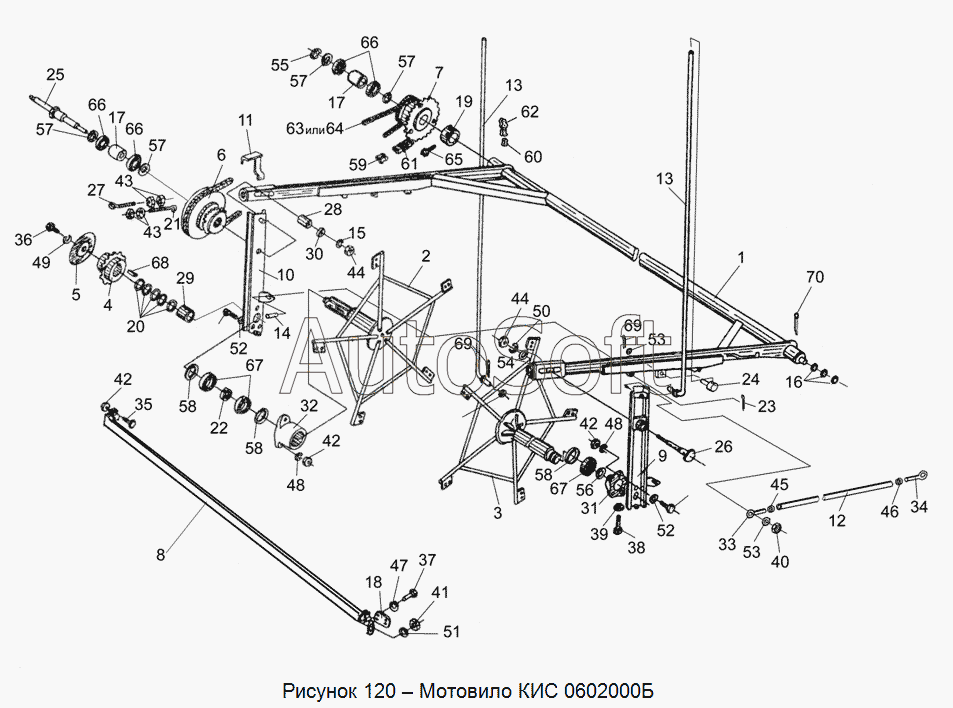

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0602000Б Мотовило
42
42
42
51
50
49
48
48
47
46
45
44
44
43
43
52
52
41
40
39
38
37
36
35
34
33
61
70
69
69
68
67
67
66
66
66
65
64
63
62
32
60
59
58
58
58
57
57
57
57
56
55
54
53
53
3
12
11
10
9
8
7
6
5
4
13
13
2
1
22
31
30
29
28
27
26
25
24
23
КИС 0602000Б
21
20
19
18
17
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖКЛ 0202020 | Ж***0 | Опора | |
| ЖКЛ 0203010 | Ж***0 | Опора | |
| ЖКЛ 2700000 | Ж***0 | Тяга | |
| КИС 0602000Б | К***Б | Мотовило | |
| КИС 0602040Б | К***Б | Шкив ведомый | |
| КИС 0602050Б | К***Б | Шкив ведущий | |
| КИС 0602070Б | К***Б | Рычаг | |
| КИС 0602080Б | К***Б | Рычаг | |
| 1 | К***Б | Рама мотовила | |
| 2 | К***Б | Колесо | |
| 3 | К***Б | Колесо | |
| 4 | К***А | Звездочка ведомая | |
| 5 | К***А | Щиток | |
| 6 | К***Б | Шкив со звездочкой | |
| 7 | К***Б | Шкив со звездочкой | |
| 8 | К***В | Планка | |
| 9 | Ж***0 | Рычаг | |
| 10 | Ж***1 | Рычаг | |
| 11 | Ж***0 | Ограждение | |
| 12 | Ж***0 | Стяжка | |
| 13 | Ж***0 | Стеблеотвод | |
| 14 | Ж***0 | Фиксатор | |
| 15 | К***2 | Шайба | |
| 16 | К***1 | Шайба регулировочная | |
| 17 | К***8 | Втулка распорная | |
| 18 | К***9 | Удлинитель | |
| 19 | К***Б | Подшипник | |
| 20 | К***4 | Шайба регулировочная | |
| 21 | К***А | Болт специальный | |
| 22 | К***Б | Втулка распорная | |
| 23 | Ж***9 | Шплинт | |
| 24 | Ж***2 | Палец | |
| 25 | Ж***3 | Ось | |
| 26 | Ж***4 | Ось | |
| 27 | Ж***5 | Тяга | |
| 28 | Ж***1 | Втулка | |
| 29 | Ж***2 | Втулка | |
| 30 | Ж***3 | Втулка | |
| 31 | Ж***1 | Корпус | |
| 32 | Ж***1 | Корпус | |
| 33 | Ж***1 | Серьга | |
| 34 | Ж***1 | Серьга | |
| 35 | Б***6 | Болт М10х35-7796 | |
| 36 | Б***6 | Болт М12х30-7796 | |
| 37 | Б***8 | Болт М6х35-7798 | |
| 38 | В***2 | Винт М12х60-1482 | |
| 39 | Г***6 | Гайка М12-2526 | |
| 40 | Г***6 | Гайка М16х1,5-2526 | |
| 41 | Г***5 | Гайка М6-6G -5915 | |
| 42 | Г***5 | Гайка М10-6G -5915 | |
| 43 | Г***5 | Гайка М12-6G -5915 | |
| 44 | Г***5 | Гайка М18х1.5-6G-5915 | |
| 45 | Г***5 | Гайка М18х1,5L.Н.6G-5915 | |
| 46 | Г***5 | Гайка М18х1,5-6G-5915 | |
| 47 | Ш***2 | Шайба 6Т. 65Г-6402 | |
| 48 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 49 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 50 | Ш***2 | Шайба 18Т 65Г-6402 | |
| 51 | Ш***8 | Шайба 6.01-6958 | |
| 52 | Ш***8 | Шайба 10.01-6958 | |
| 53 | Ш***1 | Шайба 16.01-11371 | |
| 54 | Ш***1 | Шайба 18.01-11371 | |
| 55 | К***2 | Кольцо Б25-13942 | |
| 56 | К***2 | Кольцо В30-13942 | |
| 57 | К***3 | Кольцо В52-139043 | |
| 58 | К***3 | Кольцо В62-13943 | |
| 59 | З***8 | Звено ПР-19,05-31,8-13568 | |
| 60 | З***8 | Звено С-Пр-19,05-31,8-13568 | |
| 61 | Ц***8 | Цепь ПР-19,05-31,8-13568 | |
| 62 | Ц***8 | Цепь ПР-19,05-31,8-13568 | |
| 63 | Р***4 | Ремень С(В)-5000 I –1284 | |
| 64 | Р***0 | Ремень НС 5000 | |
| 65 | М***3 | Масленка 12.Ц6-19863 | |
| 66 | П***2 | Подшипник 180205-8882 | |
| 67 | П***2 | Подшипник 180206-8882 | |
| 68 | Ш***0 | Шпонка 2-8х7х40-23360 | |
| 69 | Ш***7 | Шплинт 4х32-397 | |
| 70 | Ш***7 | Шплинт 6.3х80-387 |
