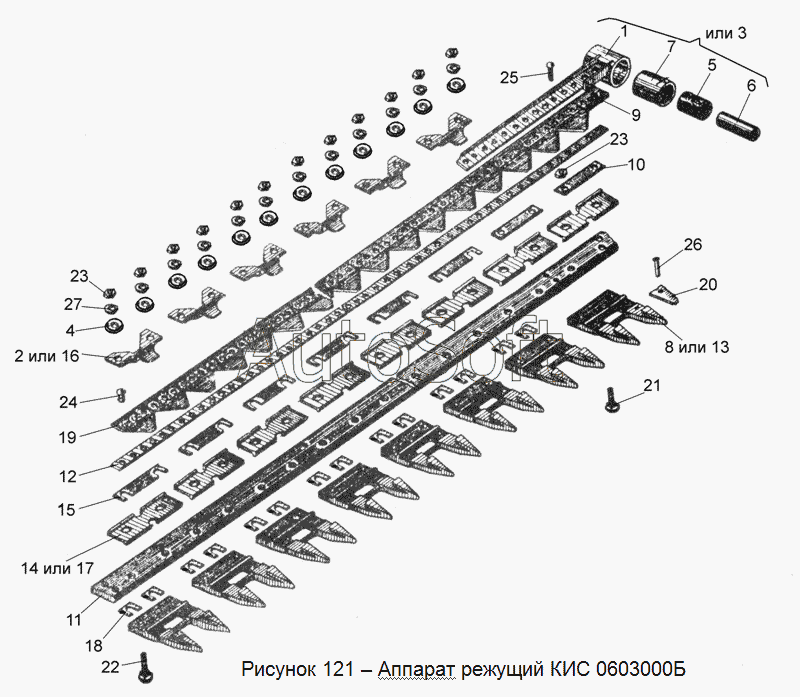

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0603000Б Аппарат режущий
12
27
26
25
24
23
23
22
21
20
19
18
17
16
15
14
13
КИС 0603000Б
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0603000Б | К***Б | Аппарат режущий | |
| КИС 0603010Б | К***Б | Брус пальцевый | |
| КИС 0603020Б | К***Б | Нож | |
| КИС 0603030Б | К***Б | Головка ножа | |
| КИС 0603060 | К***0 | Палец 3к ГОСТ 19777-74 | |
| 1 | К***Б | Головка | |
| 2 | К***Б | Прижим | |
| 3 | К***0 | Головка | |
| 4 | К***А | Шайба | |
| 5 | К***А | Втулка | |
| 6 | К***А | Втулка внутренняя | |
| 7 | К***А | Втулка наружная | |
| 8 | К***1 | Палец 3к ГОСТ 19777-74 | |
| 9 | К***А | Вставка | |
| 10 | К***А | Планка | |
| 11 | К***Б | Брус пальцевый | |
| 12 | К***Б | Полоса ножевая 2-1 ГОСТ 158-74 | |
| 13 | К***Б | Палец | |
| 14 | К***А | Пластина трения 4-1 ГОСТ 3497-74 | |
| 15 | К***А | Прокладка | |
| 16 | К***4 | Прижим 3-2 ГОСТ 3496-74 | |
| 17 | К***4 | Пластина трения 4-2 | |
| 18 | М***5 | Прокладка | |
| 19 | Н***А | Сегмент 3 ГОСТ 158-74 | |
| 20 | Н***6 | Пластина противорежущая 2н ГОСТ 156-74 | |
| 21 | Б***6 | Болт М12-6ех45-7786 | |
| 22 | Б***6 | Болт М12-6ех55-7786 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | З***9 | Заклепка 6х22-10299 | |
| 25 | З***9 | Заклепка 6х28-10299 | |
| 26 | З***0 | Заклепка 6х32-10300 | |
| 27 | Ш***2 | Шайба 12Т 65Г-6402 |
