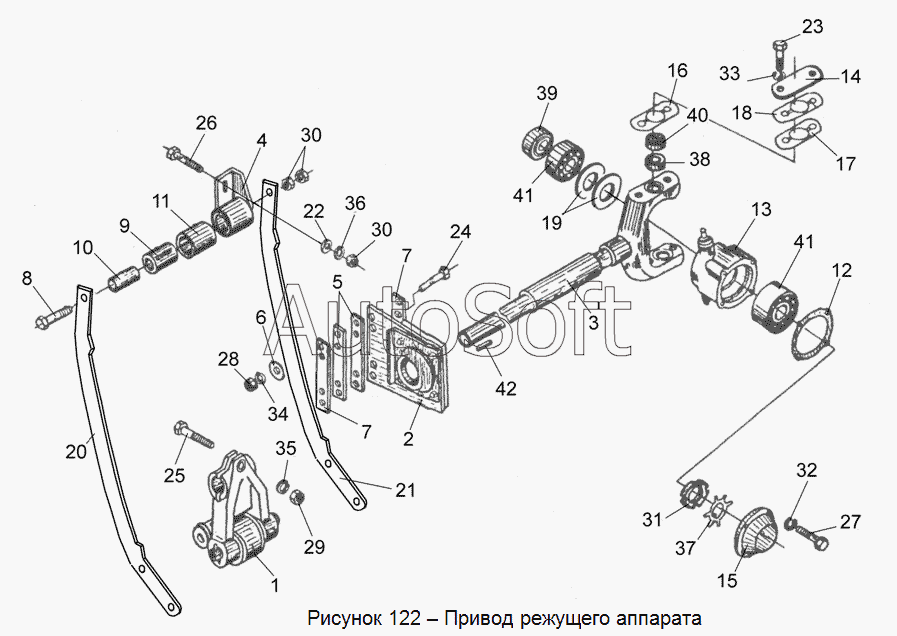

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Привод режущего аппарата
32
22
23
24
25
26
27
28
29
30
30
31
21
33
34
35
36
37
38
39
40
41
41
42
10
1
2
3
4
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0617000Б | К***Б | Колебатель | |
| КИС 0627000Б | К***Б | Подвеска | |
| 1 | К***В | Привод ножа | |
| 2 | К***Б | Опора промежуточная | |
| 3 | К***Б | Вал колебателя | |
| 4 | К***Б | Подвеска | |
| 5 | К***А | Прокладка | |
| 6 | К***А | Шайба | |
| 7 | К***А | Полоса | |
| 8 | К***4 | Болт | |
| 9 | К***А | Втулка | |
| 10 | К***А | Втулка внутренняя | |
| 11 | К***А | Втулка наружная | |
| 12 | К***А | Прокладка | |
| 13 | К***Б | Крестовина | |
| 14 | К***А | Крышка | |
| 15 | К***А | Крышка | |
| 16 | К***А | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***2 | Прокладка | |
| 19 | К***А | Прокладка | |
| 20 | К***4 | Тяга | |
| 21 | К***1 | Тяга | |
| 22 | К***2 | Шайба специальная | |
| 23 | Б***6 | Болт М10х25-7796 | |
| 24 | Б***6 | Болт М12-6gх55-7796 | |
| 25 | Б***6 | Болт М14-6gх80-7796 | |
| 26 | Б***6 | Болт М16-6gх50-7796 | |
| 27 | Б***8 | Болт М6х16-7798 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***5 | Гайка М14-6G-5915 | |
| 30 | Г***5 | Гайка М16-6G-5915 | |
| 31 | Г***1 | Гайка М39х1,5-6G-11871 | |
| 32 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 35 | Ш***2 | Шайба 14Т 65Г-6402 | |
| 36 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 37 | Ш***2 | Шайба 39.01-11872 | |
| 38 | М***2 | Манжета 1-2-30х52-8752 | |
| 39 | М***2 | Манжета 1-2-56х80-1-8752 | |
| 40 | П***3 | Подшипник 7205-333 | |
| 41 | П***3 | Подшипник 7208-333 | |
| 42 | Ш***0 | Шпонка 12х8х70-23360 |
