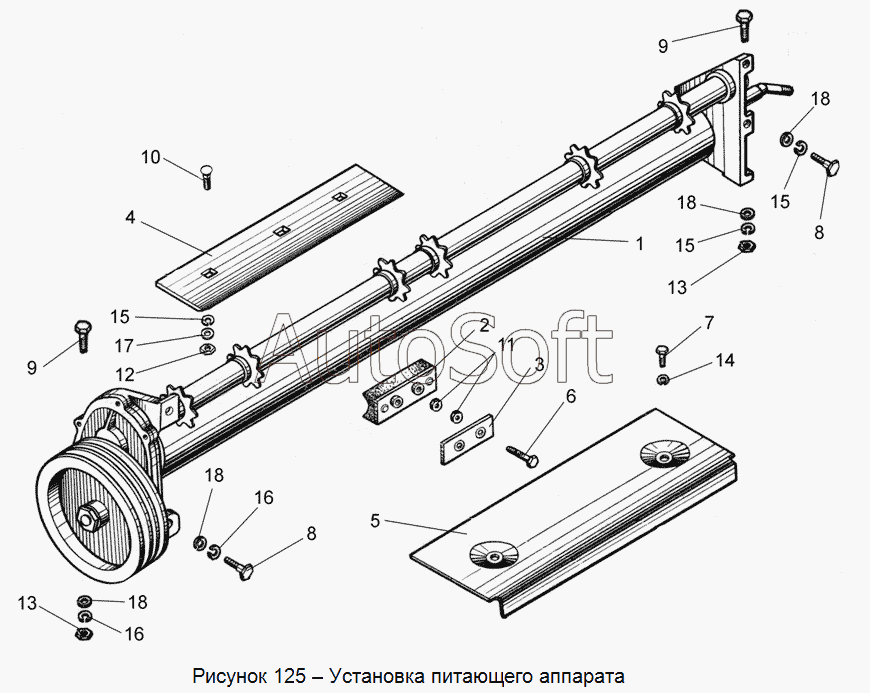

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Установка питающего аппарата
10
18
18
18
18
17
16
16
15
15
15
14
13
13
12
11
1
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***В | Питающий аппарат | |
| 2 | К***Б | Полуподшипник | |
| 3 | К***А | Планка | |
| 4 | К***Б | Чистик | |
| 5 | К***3 | Щиток | |
| 6 | К***9 | Болт | |
| 7 | Б***6 | Болт М8х16-7796 | |
| 8 | Б***6 | Болт М16х40-7796 | |
| 9 | Б***6 | Болт М16-6qх50-7796 | |
| 10 | Б***2 | Болт М10х30-7802 | |
| 11 | Г***6 | Гайка М14-2526 | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Г***5 | Гайка М16-6G-5915 | |
| 14 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 15 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 16 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 17 | Ш***1 | Шайба 10.01-11371 | |
| 18 | Ш***1 | Шайба 16.01-11371 |
