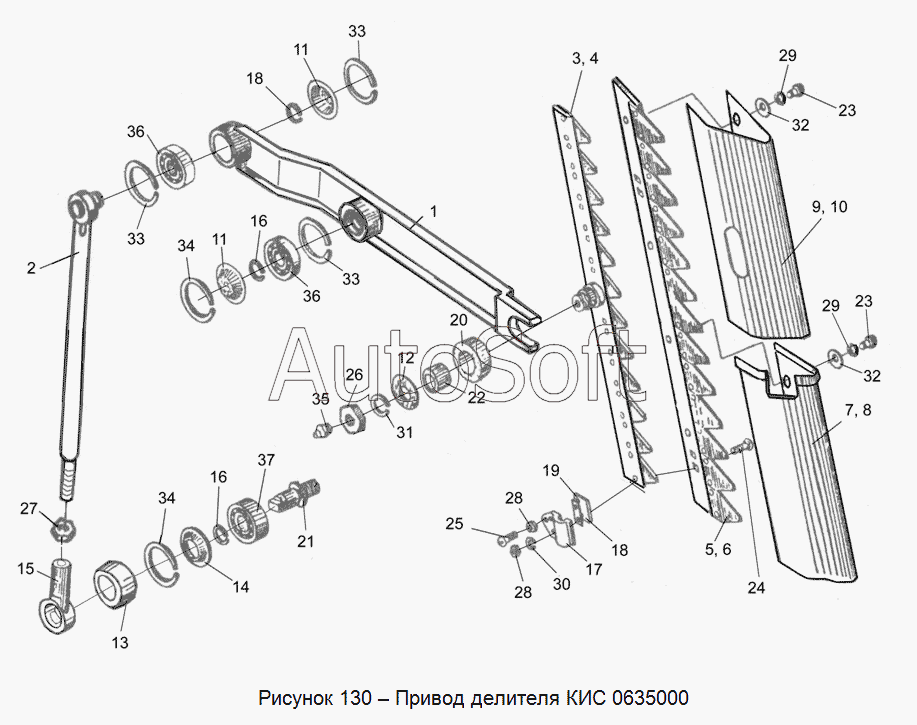

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0635000 Привод делителя
28
28
19
20
21
22
23
23
24
25
26
27
18
18
29
29
30
31
32
32
33
33
33
34
34
35
36
36
37
8
КИС 0635000
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0610000Б | К***Б | Тяга делителя | |
| КИС 0635000 | К***0 | Привод делителя | |
| КУЖ 0210060 | К***0 | Ролик | |
| 1 | К***Б | Коромысло | |
| 2 | К***Б | Тяга | |
| 3 | К***Б | Брус подвижный | |
| 4 | К***1 | Брус подвижный | |
| 5 | К***Б | Брус неподвижный | |
| 6 | К***1 | Брус неподвижный | |
| 7 | К***Б | Кожух | |
| 8 | К***1 | Кожух | |
| 9 | К***Б | Кожух | |
| 10 | К***1 | Кожух | |
| 11 | К***Б | Крышка | |
| 12 | К***5 | Шайба | |
| 13 | К***А | Втулка | |
| 14 | К***А | Крышка | |
| 15 | К***А | Корпус подшипника | |
| 16 | К***3 | Кольцо | |
| 17 | К***Б | Прижим ножа | |
| 18 | К***А | Упор | |
| 19 | К***1 | Пластина регулировочная | |
| 20 | К***2 | Ролик | |
| 21 | К***3 | Ось кривошипа | |
| 22 | К***4 | Втулка | |
| 23 | Б***6 | Болт М8-6ех16-7796 | |
| 24 | Б***2 | Болт М10-6ех50-7802 | |
| 25 | В***5 | Винт М10-6ех30-1485 | |
| 26 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 27 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 32 | Ш***1 | Шайба 8.01-11371 | |
| 33 | К***3 | Кольцо В40-13943 | |
| 34 | К***3 | Кольцо С40-13943 | |
| 35 | М***3 | Масленка 1.2-19853 | |
| 36 | П***2 | Подшипник 60203-7242 | |
| 37 | П***2 | Подшипник 180503g-8882 |
