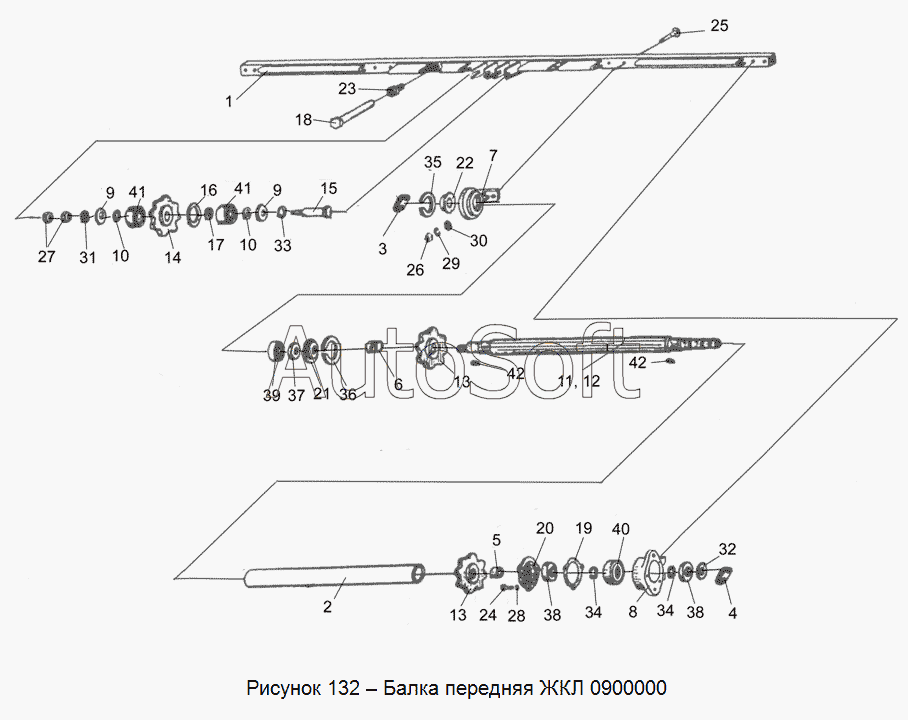

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). ЖКЛ 0900000 Балка передняя
32
21
22
23
24
25
26
27
28
29
30
31
20
33
34
34
35
36
37
38
38
39
40
41
41
42
42
9
9
1
2
3
4
5
6
7
8
ЖКЛ 0900000
10
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖКЛ 0900000 | Ж***0 | Балка | |
| ЖКЛ 0902000 | Ж***0 | Вал | |
| ЖКЛ 0902000-01 | Ж***1 | Вал | |
| КИС 0614030А | К***А | Валик зубчатый | |
| 1 | Ж***0 | Балка | |
| 2 | Ж***1 | Втулка | |
| 3 | К***5 | Эксцентрик | |
| 4 | К***1 | Эксцентрик | |
| 5 | К***1 | Кольцо | |
| 6 | К***9 | Втулка | |
| 7 | К***Б | Корпус | |
| 8 | К***Б | Корпус | |
| 9 | К***А | Кольцо | |
| 10 | К***А | Шайба | |
| 11 | К***Б | Вал | |
| 12 | К***1 | Вал | |
| 13 | К***А | Звездочка | |
| 14 | К***А | Ролик зубчатый | |
| 15 | К***А | Палец | |
| 16 | К***3 | Кольцо распорное | |
| 17 | К***4 | Кольцо распорное | |
| 18 | К***Б | Болт установочный | |
| 19 | К***5 | Прокладка | |
| 20 | К***7 | Крышка подшипника | |
| 21 | К***5 | Крышка | |
| 22 | К***9 | Крышка | |
| 23 | К***8 | Гайка специальная | |
| 24 | Б***8 | Болт М6-6ех20-7798 | |
| 25 | Б***2 | Болт М10х70-7802 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М16-6G-5915 | |
| 28 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 30 | Ш***1 | Шайба 10.01-11371 | |
| 31 | Ш***1 | Шайба 16.01–11371 | |
| 32 | Ш***1 | Шайба 18.01-11371 | |
| 33 | Ш***1 | Шайба 20.01-11371 | |
| 34 | К***2 | Кольцо С30-13942 | |
| 35 | К***3 | Кольцо С50-13943 | |
| 36 | К***3 | Кольцо С62-13943 | |
| 37 | М***2 | Манжета 1-2-20х40-1-8752 | |
| 38 | М***2 | Манжета 1-2-30х52-1-8752 | |
| 39 | П***8 | Подшипник 1204-28428 | |
| 40 | П***8 | Подшипник 1506-28428 | |
| 41 | П***2 | Подшипник 180204-8882 | |
| 42 | Ш***1 | Шпонка 8х13-24071 |
