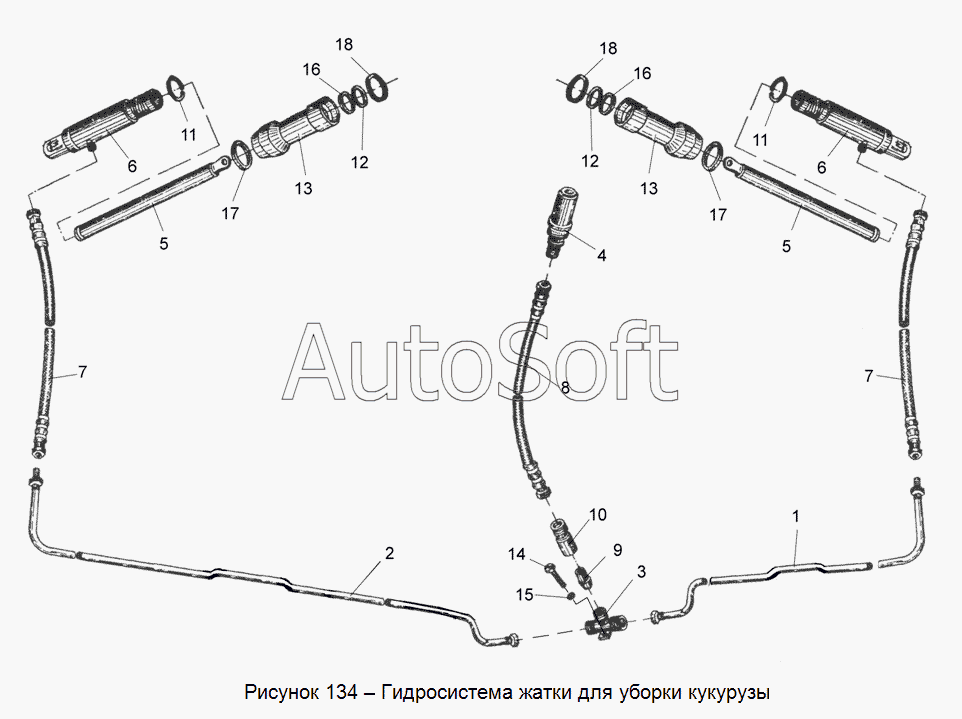

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Гидросистема жатки
9
18
18
17
17
16
16
15
14
13
13
12
12
11
11
10
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0636000 | К***0 | Соединение тройниковое | |
| Н.20.11.000 | Н***0 | Гидроцилиндр | |
| 1 | К***В | Трубопровод | |
| 2 | К***В | Трубопровод | |
| 3 | К***0 | Тройник | |
| 4 | У***0 | Полумуфта внутренняя | |
| 5 | Н***0 | Цилиндр | |
| 6 | Н***0 | Плунжер | |
| 7 | Н***0 | Рукав высокого давления II-8 армированный L=510 мм | |
| 8 | Н***0 | Рукав высокого давления II-8 армированный | |
| 9 | П***2 | Ниппель | |
| 10 | П***А | Штуцер | |
| 11 | Н***6 | Кольцо | |
| 12 | Н***7 | Кольцо защитное | |
| 13 | Н***8 | Головка цилиндра | |
| 14 | Б***6 | Болт М8-6ех16-7796 | |
| 15 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 16 | К***3 | Кольцо 040-048-46-1-2-9833 | |
| 17 | К***3 | Кольцо 055-061-36-2-2-9833 | |
| 18 | 1***8 | Манжета грязесъемная |
