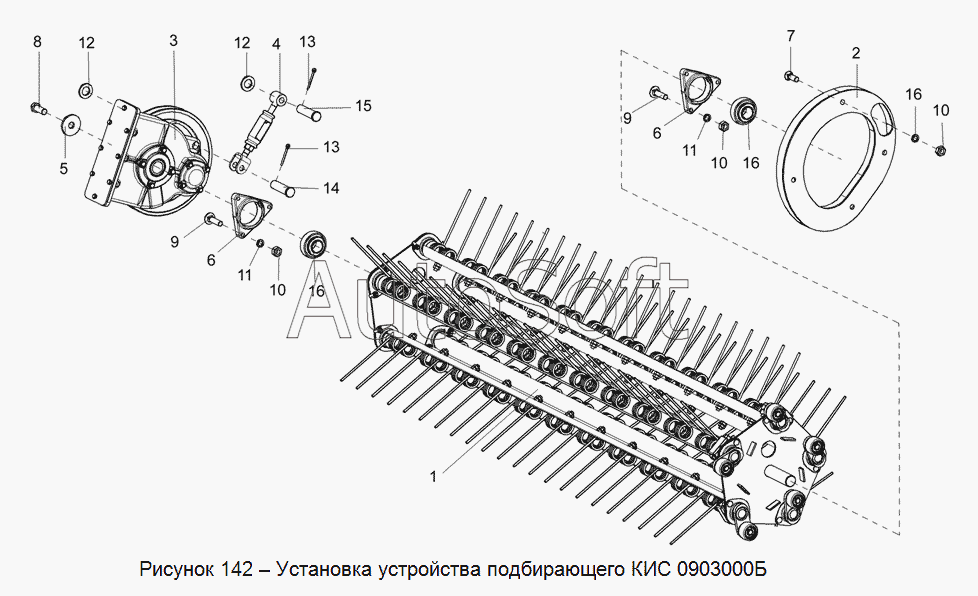

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). Установка устройства подбирающего КИС 0903000Б
1
1
2
3
4
5
6
6
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Устройство подбирающее | |
| 2 | К***Б | Дорожка | |
| 3 | К***Б | Редуктор | |
| 4 | К***А | Стяжка в сборе | |
| 5 | К***4 | Шайба | |
| 6 | Н***5 | Корпус подшипника | |
| 7 | Б***6 | Болт М10-6gх30-7786 | |
| 8 | Б***6 | Болт М12-6ех30-7796 | |
| 9 | Б***2 | Болт М10-6ех40-7802 | |
| 10 | Г***5 | Гайка М10-6G-5915 | |
| 11 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 12 | Ш***1 | Шайба С.16.01-11371 | |
| 13 | Ш***7 | Шплинт 4х32-397 | |
| 14 | О***0 | Ось 6 -16b12х60-9650 | |
| 15 | О***0 | Ось 6 -16b12х80-9650 | |
| 16 | П***7 | Подшипник 1680207 |
