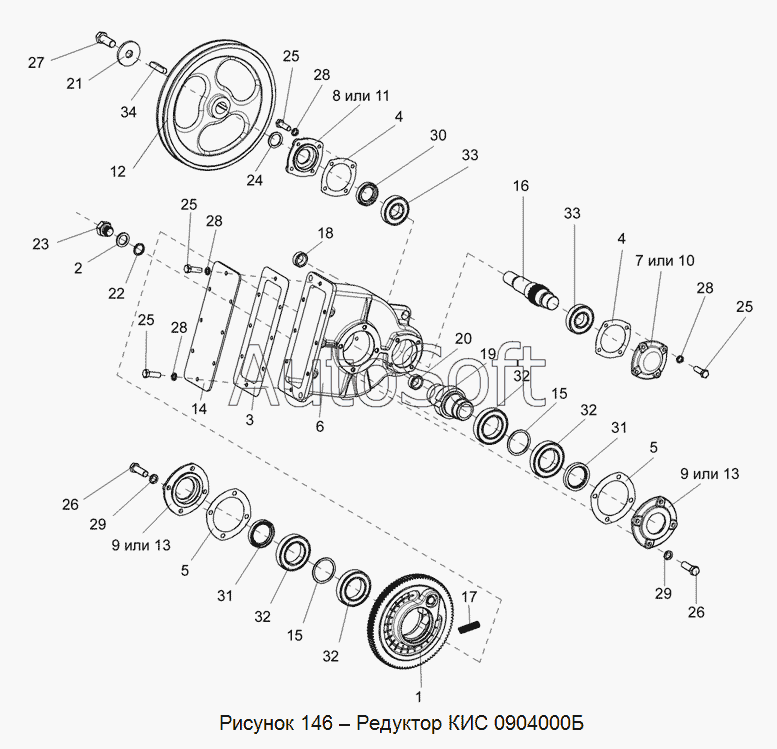

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0904000Б Редуктор
26
26
18
19
20
21
22
23
24
25
25
25
25
17
27
28
28
28
28
29
29
30
31
31
32
32
32
32
33
33
34
8
1
2
3
4
4
5
5
6
7
КИС 0904000Б
9
9
10
11
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0904000Б | К***Б | Редуктор | |
| КИС 0904020Б | К***Б | Храповик со втулкой | |
| 1 | К***Б | Колесо в сборе | |
| 2 | К***5 | Прокладка | |
| 3 | К***А | Прокладка | |
| 4 | К***А | Прокладка | |
| 5 | К***А | Прокладка | |
| 6 | К***Б | Корпус | |
| 7 | К***5 | Крышка | |
| 8 | К***6 | Крышка | |
| 9 | К***7 | Крышка | |
| 10 | К***А | Крышка | |
| 11 | К***Б | Крышка | |
| 12 | К***Б | Шкив | |
| 13 | К***А | Крышка | |
| 14 | К***В | Крышка | |
| 15 | К***А | Шайба | |
| 16 | К***В | Вал-шестерня | |
| 17 | К***Б | Пружина | |
| 18 | К***А | Втулка | |
| 19 | К***Б | Храповик | |
| 20 | К***А | Втулка | |
| 21 | К***4 | Шайба | |
| 22 | К***1 | Шайба | |
| 23 | К***5 | Пробка | |
| 24 | П***2 | Шайба | |
| 25 | Б***6 | Болт М8-6ех25-7796 | |
| 26 | Б***6 | Болт М10-6ех30-7796 | |
| 27 | Б***6 | Болт М12-6ех30-7796 | |
| 28 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 30 | М***2 | Манжета 1,2-35х58-8752 | |
| 31 | М***2 | Манжета 2,2-50х70-8752 | |
| 32 | П***8 | Подшипник 111-8338 | |
| 33 | П***8 | Подшипник 207А-8338 | |
| 34 | Ш***0 | Шпонка 8х7х40-23360 |
