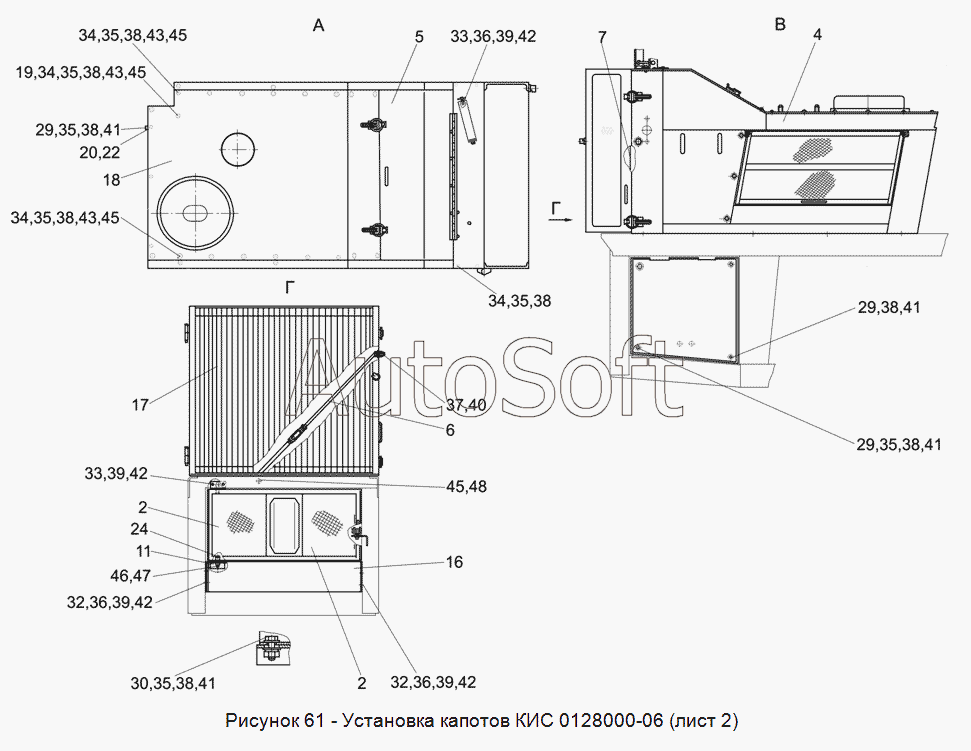

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0128000-06 Установка капотов (лист 2)
32
32
48
47
46
45
45
45
45
43
43
43
42
42
42
42
41
41
41
41
40
39
39
39
39
38
38
38
38
38
38
38
38
37
36
36
36
35
35
35
35
35
35
35
34
34
34
34
33
33
КИЛ 0128000А-06
30
29
29
29
24
22
20
19
18
17
16
11
7
6
5
4
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0128000А-06 | К***6 | Установка капотов | |
| 2 | К***0 | Крышка | |
| 4 | К***0 | Боковина | |
| 5 | К***0 | Крыша | |
| 6 | К***0 | Стяжка | |
| 7 | К***0 | Крышка | |
| 11 | К***Б | Кронштейн | |
| 16 | К***А | Балка | |
| 17 | К***0 | Экран | |
| 18 | К***0 | Крыша | |
| 19 | К***2 | Уголок | |
| 20 | К***3 | Уголок | |
| 22 | К***3 | Лист | |
| 24 | К***1 | Ось | |
| 29 | Б***6 | Болт М8-6ех20 -7796 | |
| 30 | Б***6 | Болт М8-6ех25 -7796 | |
| 32 | Б***6 | Болт М10-6ех25 -7796 | |
| 33 | Б***6 | Болт М10-6ех30 -7796 | |
| 34 | Б***2 | Болт М8-6ех20 -7802 | |
| 35 | Г***5 | Гайка М8-6G -5915 | |
| 36 | Г***5 | Гайка М10-6G -5915 | |
| 37 | Г***5 | Гайка М12-6G -5915 | |
| 38 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 40 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 41 | Ш***8 | Шайба А.8.01 -6958 | |
| 42 | Ш***8 | Шайба А.10.01 -6958 | |
| 43 | Ш***1 | Шайба 8.01-11371 | |
| 45 | Ш***1 | Шайба 12.01-11371 | |
| 46 | Ш***1 | Шайба 16.01-11371 | |
| 47 | Ш***7 | Шплинт 3,2х25 -397 | |
| 48 | Ш***7 | Шплинт 4х25 -397 |
