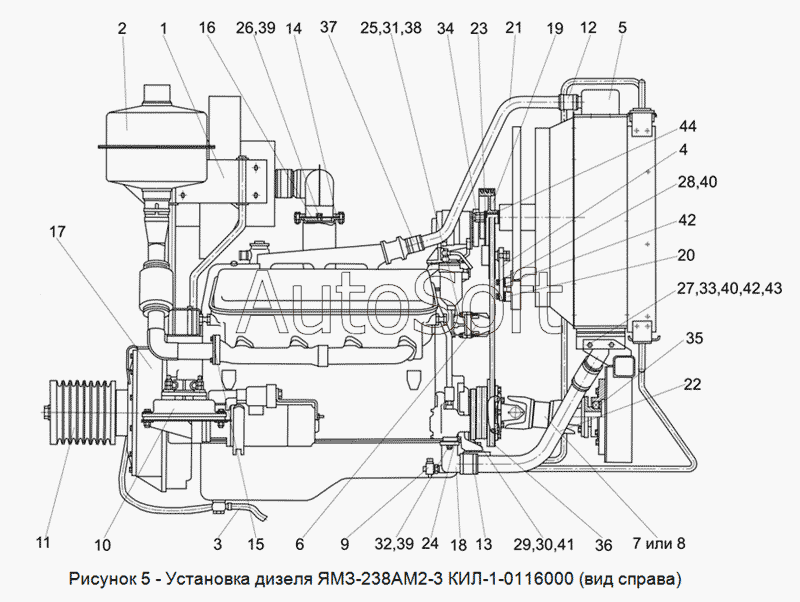

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0116000 Установка дизеля ЯМЗ-238АМ2-3 (вид справа)
КИЛ-1-0116000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0116000 | К***0 | Установка дизеля ЯМЗ-238АМ2-3 | |
| 1 | К***0 | Стойка | |
| 2 | К***0 | Глушитель | |
| 3 | К***0 | Маслопровод сливной | |
| 4 | К***0 | Механизм натяжения | |
| 5 | К***0 | Блок радиаторов | |
| 6 | К***0 | Гидронасос | |
| 7 | К***0 | Вал карданный | |
| 8 | К***3 | Вал карданный | |
| 9 | К***0 | Кран | |
| 10 | У***0 | Амортизатор | |
| 11 | У***2 | Главный привод | |
| 12 | А***0 | Хомут стяжной | |
| 13 | А***0 | Хомут стяжной | |
| 14 | К***1 | Прокладка | |
| 15 | К***3 | Прокладка | |
| 16 | К***4 | Прокладка | |
| 17 | К***1 | Корпус | |
| 18 | К***5 | Патрубок | |
| 19 | К***А | Шкив | |
| 20 | К***1 | Втулка | |
| 21 | К***9 | Труба | |
| 22 | К***2 | Труба | |
| 23 | К***2 | Шайба | |
| 24 | У***1 | Прокладка | |
| 25 | Б***6 | Болт М8-6ех35 -7796 | |
| 26 | Б***6 | Болт М10-6ех60 -7796 | |
| 27 | Б***6 | Болт М12-6ех35 -7796 | |
| 28 | Б***6 | Болт М12-6ех75 -7796 | |
| 29 | Б***6 | Болт М16-6ех55 -7796 | |
| 30 | Г***6 | Гайка М14-6G -2526 | |
| 31 | Г***5 | Гайка М8-6G -5915 | |
| 32 | Г***5 | Гайка М10х1-6G -5915 | |
| 33 | Г***5 | Гайка М12-6G -5915 | |
| 34 | Г***5 | Гайка М20х1,5-6G -5915 | |
| 35 | К***0 | Кольцо В60 -13940 | |
| 36 | Р***3 | Ремень II-14х10-887 -5813 | |
| 37 | Р***2 | Рукав 42х55-1,47 -10362 | |
| 38 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 40 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 41 | Ш***2 | Шайба 14 65Г -6402 | |
| 42 | Ш***8 | Шайба А12.01 -6958 | |
| 43 | Ш***1 | Шайба С.12.01 -11371 | |
| 44 | Ш***0 | Шпонка 8х7х25 -23360 |
