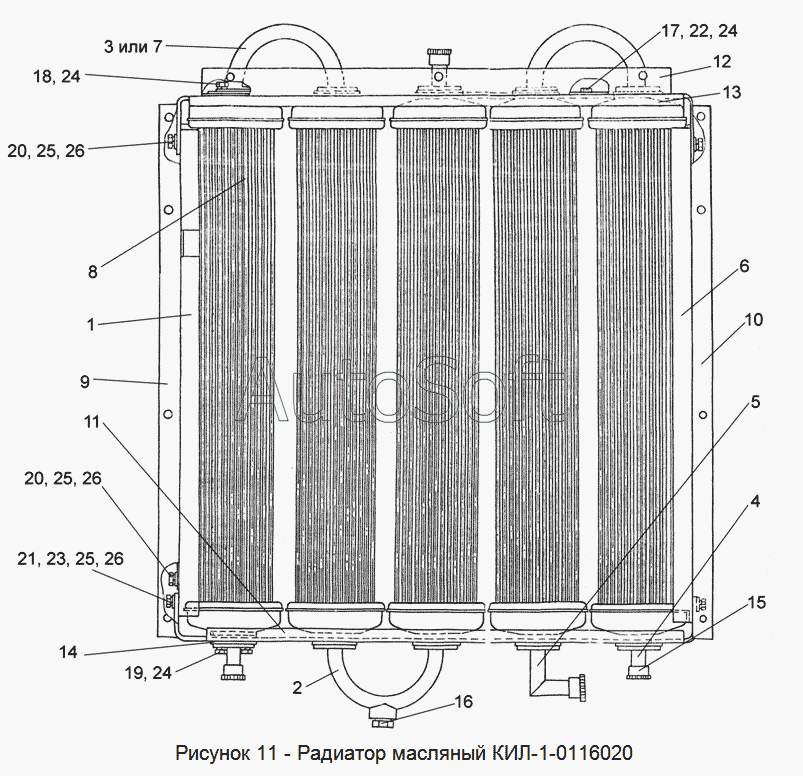

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0116020 Радиатор масляный
13
26
26
26
25
25
25
24
24
24
23
22
21
20
20
19
18
17
16
15
14
КИЛ-1-0116020
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0116020 | К***0 | Радиатор масляный | |
| 1 | К***0 | Подвеска радиатора | |
| 2 | К***0 | Перемычка | |
| 3 | К***0 | Перемычка | |
| 4 | К***0 | Фланец | |
| 5 | К***0 | Фланец | |
| 6 | К***1 | Подвеска радиатора | |
| 7 | К***Б | Перемычка | |
| 8 | 2***0 | Секция радиатора | |
| 9 | К***5 | Уголок | |
| 10 | К***1 | Уголок | |
| 11 | К***7 | Основание | |
| 12 | К***8 | Пластина верхняя | |
| 13 | К***2 | Планка несущая | |
| 14 | К***2 | Прокладка | |
| 15 | К***6 | Крышка К2-22-Б | |
| 16 | 3***9 | Пробка 1/4” | |
| 17 | Б***6 | Болт М8-6ех16 -17796 | |
| 18 | Б***6 | Болт М8-6ех20 -17796 | |
| 19 | Б***6 | Болт М8-6ех30 -17796 | |
| 20 | Б***6 | Болт М10-6ех20 -17796 | |
| 21 | Б***6 | Болт М10-6ех25 -17796 | |
| 22 | Г***5 | Гайка М8-6G -5915 | |
| 23 | Г***5 | Гайка М10-6G -5915 | |
| 24 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 25 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 26 | Ш***1 | Шайба С.10 -11371 |
