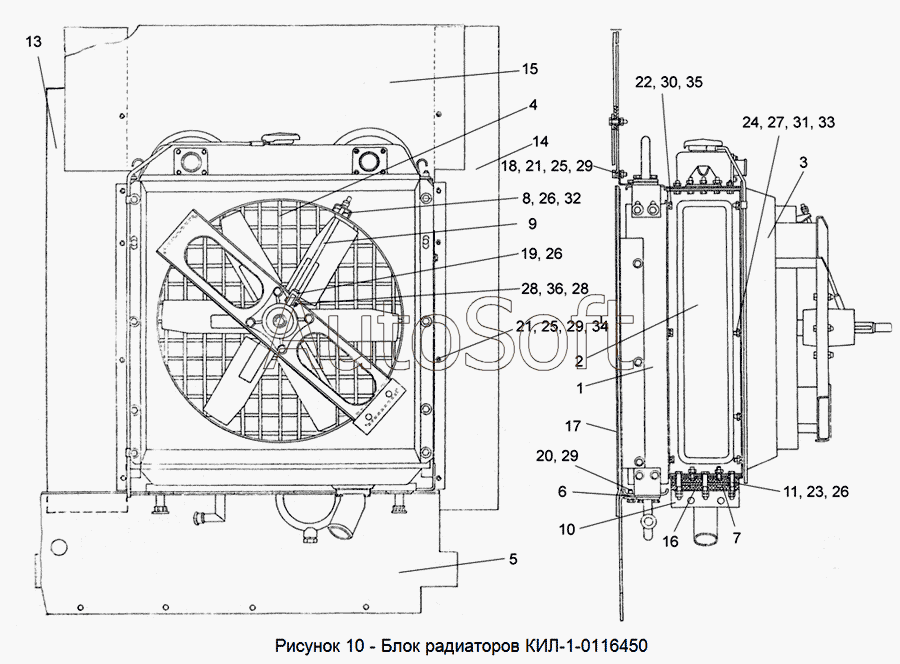

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0116450 Блок радиаторов
28
28
19
20
21
21
22
23
24
25
25
26
26
26
27
18
29
29
29
30
31
32
33
34
35
36
9
1
2
3
4
5
6
7
8
КИЛ-1-0116450
10
11
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ-1-0116450 | К***0 | Блок радиаторов | |
| 1 | К***0 | Радиатор масляный | |
| 2 | К***0 | Радиатор водяной | |
| 3 | К***0 | Привод вентилятора | |
| 4 | К***0 | Решетка | |
| 5 | К***7 | Пластина | |
| 6 | К***9 | Пластина | |
| 7 | К***5 | Прокладка | |
| 8 | К***7 | Втулка | |
| 9 | К***2 | Шпилька | |
| 10 | К***2 | Уголок | |
| 11 | К***5 | Втулка | |
| 12 | К***2 | Вилка | |
| 13 | К***Б | Пластина правая | |
| 14 | К***8 | Пластина | |
| 15 | К***Б | Пластина верхняя | |
| 16 | К***7 | Пластина | |
| 17 | К***1 | Накладка | |
| 18 | К***2 | Накладка | |
| 19 | К***4 | Вилка | |
| 20 | Б***6 | Болт М8-6ех20 -7796 | |
| 21 | Б***6 | Болт М8-6ех25 -7796 | |
| 22 | Б***6 | Болт М10-6ех20 -7796 | |
| 23 | Б***6 | Болт М10-6ех60 -7796 | |
| 24 | Б***6 | Болт М12-6ех30 -7796 | |
| 25 | Г***5 | Гайка М8.6G -5915 | |
| 26 | Г***5 | Гайка М10.6G -5915 | |
| 27 | Г***5 | Гайка М12.6G -5915 | |
| 28 | О***0 | Ось 6-10b12х36 -9650 | |
| 29 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 31 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 32 | Ш***8 | Шайба А.10 -6958 | |
| 33 | Ш***8 | Шайба А.12 -6958 | |
| 34 | Ш***1 | Шайба С.8 -11371 | |
| 35 | Ш***1 | Шайба С.10 -11371 | |
| 36 | Ш***7 | Шплинт 2,5х18 -397 |
