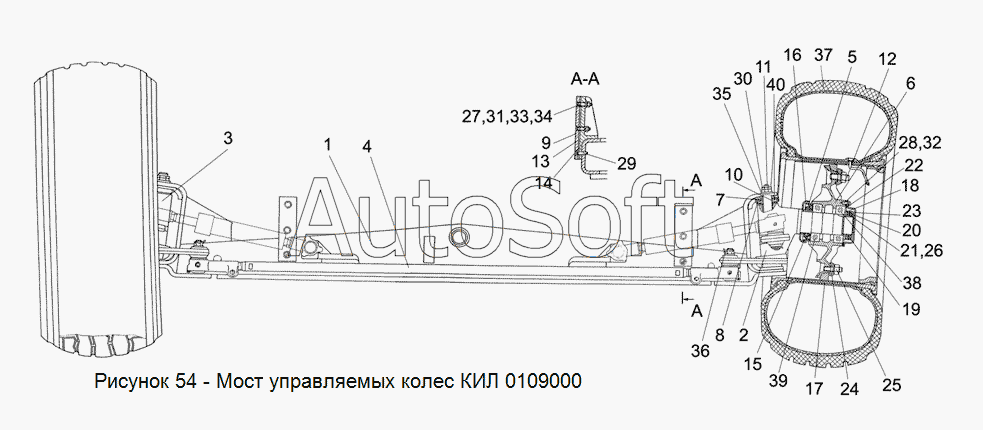

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0109000 Мост управляемых колес
КИЛ 0109000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0109000 | К***0 | Мост управляемых колес | |
| КИН 0141000 | К***0 | Колесо | |
| 1 | К***А | Балка | |
| 2 | К***2 | Кулак поворотный | |
| 3 | К***3 | Кулак поворотный | |
| 4 | К***0 | Тяга поперечная | |
| 5 | 5***2 | Сальник ступицы заднего колеса | |
| 6 | К***1 | Ступица | |
| 7 | К***6 | Крышка | |
| 8 | К***7 | Обойма | |
| 9 | К***1 | Накладка | |
| 10 | К***2 | Втулка | |
| 11 | К***2 | Шкворень | |
| 12 | К***9 | Болт | |
| 13 | К***2 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***Б | Кольцо | |
| 16 | 8***5 | Кольцо предохранительное | |
| 17 | 3***2 | Колесо бездисковое 330-462 | |
| 18 | 1***0 | Гайка | |
| 19 | 1***4 | Гайка | |
| 20 | 1***6 | Шайба | |
| 21 | 1***7 | Шайба | |
| 22 | 1***8 | Прокладка | |
| 23 | 1***9 | Крышка | |
| 24 | 1***1 | Кольцо 045-048-19-2-2 | |
| 25 | 1***2 | Гайка | |
| 26 | Н***3 | Шайба | |
| 27 | Б***6 | Болт М10-6ех50 -7786 | |
| 28 | Б***6 | Болт М8-6ех20 -7796 | |
| 29 | В***5 | Винт В1 М10-8gх22 -17475 | |
| 30 | Г***6 | Гайка М30х2 -2526 | |
| 31 | Г***5 | Гайка М10-6G -5915 | |
| 32 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 33 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 34 | Ш***1 | Шайба 10.01 -11371 | |
| 35 | Ш***1 | Шайба 30.01 -11371 | |
| 36 | Ш***7 | Шплинт 4х36 -397 | |
| 37 | Ш***3 | Шина 16.5/70-18 -7463 | |
| 38 | П***5 | Подшипник 7515 | |
| 39 | П***6 | Подшипник 7516 | |
| 40 | П***2 | Подшипник 8110 -7872 |
