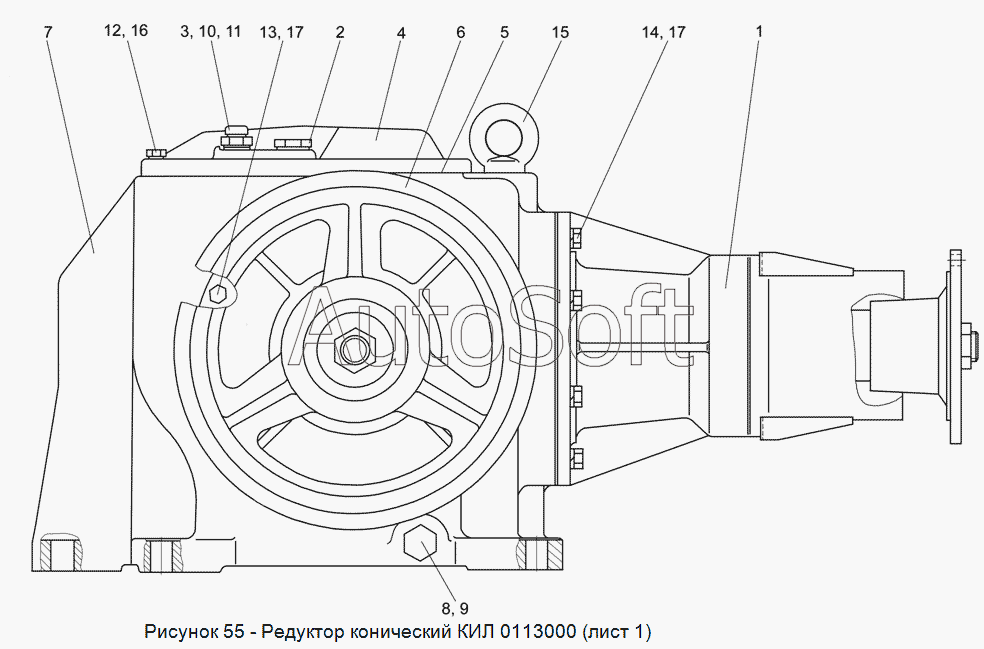

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0113000 Редуктор конический (лист 1)
9
17
17
16
15
14
13
12
11
10
КИЛ 0113000
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0113000 | К***0 | Редуктор конический | |
| 1 | К***0 | Вал | |
| 2 | К***0 | Маслоуказатель | |
| 3 | Р***0 | Сапун | |
| 4 | К***4 | Крышка | |
| 5 | К***8 | Прокладка | |
| 6 | К***5 | Шкив d=315 | |
| 7 | К***А | Корпус | |
| 8 | К***2 | Пробка | |
| 9 | К***А | Шайба | |
| 10 | К***4 | Прокладка | |
| 11 | К***1 | Шайба | |
| 12 | Б***6 | Болт М10-6ех30 -7796 | |
| 13 | Б***6 | Болт М12-6ех35 -7796 | |
| 14 | Б***6 | Болт М12-6ех40 -7796 | |
| 15 | Р***1 | Рым-болт М16 -4751 | |
| 16 | Ш***2 | Шайба 10Т 65Г- 6402 | |
| 17 | Ш***2 | Шайба 12Т 65Г -6402 |
