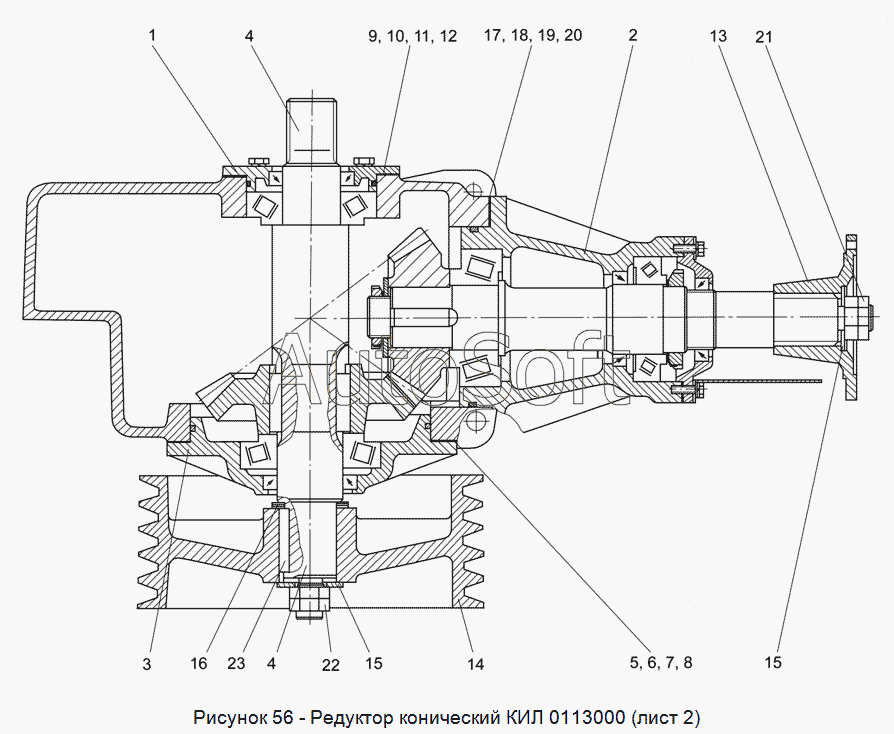

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0113000 Редуктор конический (лист 2)
12
23
22
21
20
19
18
17
16
15
15
14
13
КИЛ 0113000
11
10
9
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0113000 | К***0 | Редуктор конический | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Вал | |
| 3 | К***0 | Крышка | |
| 4 | К***А | Вал | |
| 5 | К***2 | Прокладка регулировочная | |
| 6 | К***1 | Прокладка регулировочная | |
| 7 | К***2 | Прокладка регулировочная | |
| 8 | К***3 | Прокладка | |
| 9 | К***3 | Прокладка | |
| 10 | К***1 | Прокладка | |
| 11 | К***2 | Прокладка | |
| 12 | К***3 | Прокладка | |
| 13 | К***4 | Фланец | |
| 14 | К***5 | Шкив d=315 | |
| 15 | К***1 | Шайба | |
| 16 | К***7 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***2 | Прокладка | |
| 20 | К***3 | Прокладка | |
| 21 | П***5 | Гайка специальная | |
| 22 | Г***6 | Гайка М27х2-6G -2526 | |
| 23 | Ш***0 | Шпонка 2-14х9х70 -23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
