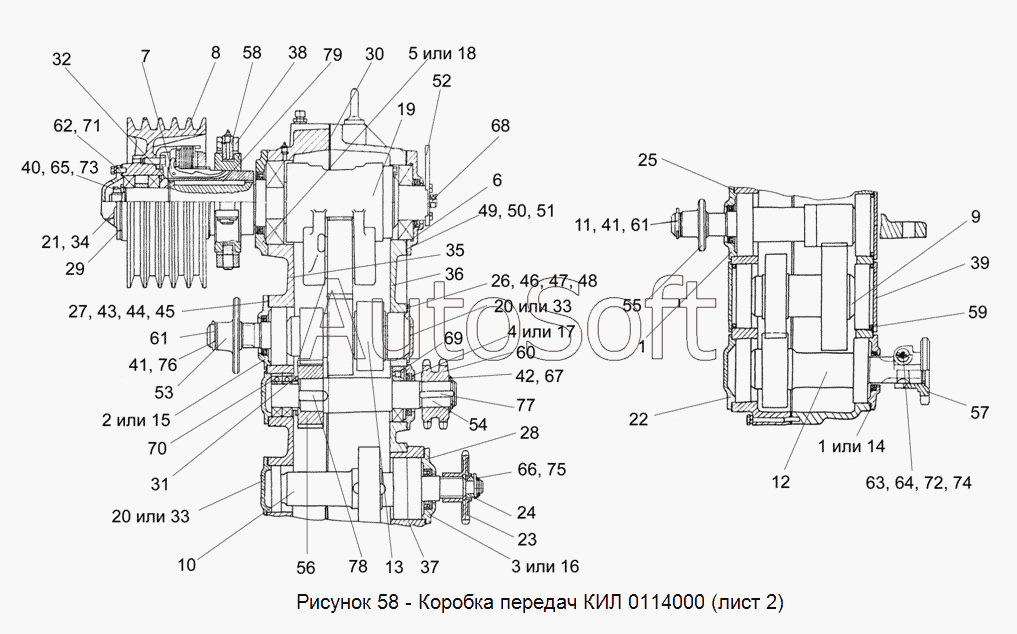

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0114000 Коробка передач (лист 2)
50
59
58
57
56
55
54
53
52
51
60
49
48
47
46
45
44
43
42
41
41
70
79
78
77
76
75
74
73
72
71
40
69
68
67
66
65
64
63
62
61
61
11
20
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
30
39
38
37
36
35
34
33
33
32
31
1
1
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Крышка | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Крышка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Крышка | |
| 7 | К***В | Муфта | |
| 8 | К***0 | Шкив | |
| 9 | К***0 | Вал | |
| 10 | К***0 | Вал | |
| 11 | К***0 | Вал-шестерня | |
| 12 | К***0 | Вал | |
| 13 | К***0 | Вал | |
| 14 | К***0 | Крышка | |
| 15 | К***0 | Крышка | |
| 16 | К***0 | Крышка | |
| 17 | К***0 | Крышка | |
| 18 | К***0 | Крышка | |
| 19 | К***Б | Реверс | |
| 20 | К***8 | Крышка | |
| 21 | К***2 | Крышка | |
| 22 | К***7 | Крышка | |
| 23 | К***1 | Звездочка | |
| 24 | К***2 | Винт регулируемый | |
| 25 | К***4 | Прокладка | |
| 26 | К***5 | Прокладка | |
| 27 | К***7 | Прокладка | |
| 28 | К***7 | Прокладка | |
| 29 | К***8 | Прокладка | |
| 30 | К***9 | Прокладка | |
| 31 | К***6 | Втулка | |
| 32 | К***1 | Втулка | |
| 33 | К***2 | Крышка | |
| 34 | К***1 | Крышка | |
| 35 | К***5 | Корпус левый | |
| 36 | К***А | Корпус правый | |
| 37 | К***А | Втулка | |
| 38 | К***А | Рычаг | |
| 39 | К***4 | Крышка | |
| 40 | К***7 | Кольцо | |
| 41 | К***4 | Прокладка | |
| 42 | К***1 | Прокладка регулировочная | |
| 43 | К***5 | Прокладка | |
| 44 | К***1 | Прокладка | |
| 45 | К***2 | Прокладка | |
| 46 | К***6 | Прокладка | |
| 47 | К***1 | Прокладка регулировочная | |
| 48 | К***2 | Прокладка | |
| 49 | К***8 | Прокладка | |
| 50 | К***1 | Прокладка регулировочная | |
| 51 | К***2 | Прокладка | |
| 52 | К***9 | Рычаг | |
| 53 | К***Б | Звездочка Z=20 | |
| 54 | К***Б | Вал | |
| 55 | К***А | Звездочка 2-12 | |
| 56 | К***Б | Шестерня | |
| 57 | К***Б | Полумуфта | |
| 58 | К***9 | Вилка | |
| 59 | К***1 | Кольцо | |
| 60 | К***А | Звездочка | |
| 61 | К***А | Прокладка регулировочная | |
| 62 | Б***6 | Болт М8-6ех20 - 7796 | |
| 63 | Б***6 | Болт М12-6ех45 - 7796 | |
| 64 | Г***9 | Гайка М12 - 5919 | |
| 65 | Г***1 | Гайка В М33х1,5LY-7Н - 11871 | |
| 66 | К***2 | Кольцо В30 - 13942 | |
| 67 | К***2 | Кольцо В52 - 13942 | |
| 68 | М***3 | Масленка 1.2 - 19853 | |
| 69 | П***8 | Подшипник 42211К - 8328 | |
| 70 | П***8 | Подшипник 208 -8338 | |
| 71 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 72 | Ш***2 | Шайба 12Т 65Г - 6402 | |
| 73 | Ш***2 | Шайба 33.01 - 11872 | |
| 74 | Ш***7 | Шплинт 3,2х25 - 397 | |
| 75 | Ш***7 | Шплинт 5х45 - 397 | |
| 76 | Ш***7 | Шплинт 5х56 - 397 | |
| 77 | Ш***0 | Шпонка 2-16х10х50 - 23360 | |
| 78 | Ш***0 | Шпонка 2-18х11х40 - 23360 | |
| 79 | Ш***0 | Шпонка 2-20х12х63 - 23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
