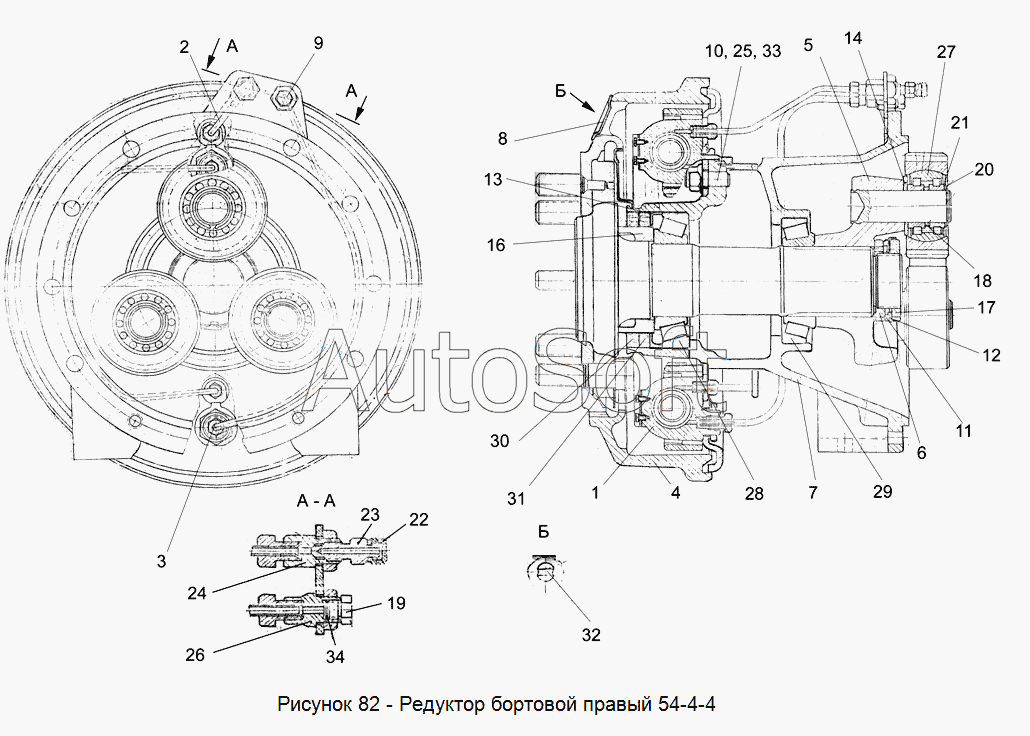

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). 54-4-4 Редуктор бортовой правый
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
8
54-4-4
10
11
12
13
14
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-4-4 | 5***4 | Редуктор бортовой правый | |
| 1 | 5***1 | Тормоз правый | |
| 2 | 5***А | Трубка в сборе | |
| 3 | 5***А | Трубка в сборе правая | |
| 4 | 5***4 | Барабан с осью в сборе правый | |
| 5 | 5***А | Водило | |
| 6 | 5***7 | Гайка в сборе | |
| 7 | 5***6 | Корпус бортового редуктора | |
| 8 | 5***0 | Крышка | |
| 9 | 5***9 | Кронштейн | |
| 10 | 5***1 | Шайба стопорная | |
| 11 | 5***1 | Шайба стопорная | |
| 12 | 5***2 | Шайба стопорная | |
| 13 | 5***3 | Чашка | |
| 14 | 5***6 | Шайба | |
| 15 | 5***А | Сателлит | |
| 16 | 5***8 | Втулка | |
| 17 | 5***9 | Гайка | |
| 18 | 5***А | Кольцо распорное | |
| 19 | 5***9 | Заглушка | |
| 20 | 6***1 | Кольцо распорное | |
| 21 | 4***8 | Кольцо | |
| 22 | 7***4 | Колпак защитный | |
| 23 | 7***1 | Клапан | |
| 24 | 7***3 | Штуцер переходной | |
| 25 | 7***1 | Штифт | |
| 26 | 7***8 | Штуцер переходной | |
| 27 | 9***7 | Подшипник | |
| 28 | П***3 | Подшипник 7517 - 333 | |
| 29 | П***3 | Подшипник 7516 - 333 | |
| 30 | М***2 | Манжета II-120 - 8752 | |
| 31 | М***2 | Манжета I-I-120 - 8752 | |
| 32 | В***9 | Винт М6х12 - 1419 | |
| 33 | Г***7 | Гайка М16х1,5 - 5927 | |
| 34 | Г***6 | Гайка М18х1,5 - 5916 |
