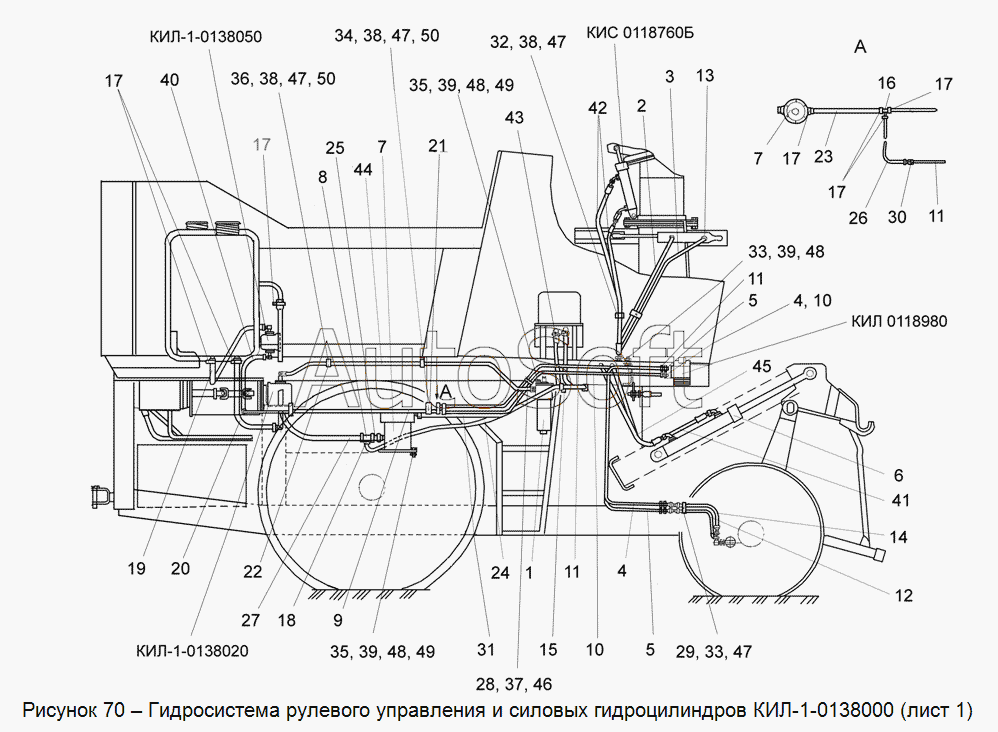

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0138000 Гидросистема рулевого управления и силовых гидроцилиндров (лист 1)
41
28
29
30
31
32
33
33
34
35
35
36
37
38
38
38
39
39
39
40
27
42
43
44
45
46
47
47
47
47
48
48
48
49
49
50
50
КИЛ 0118980
КИС 0118760Б
КИЛ-1-0138050
КИЛ-1-0138020
14
1
2
3
4
4
5
5
6
7
7
8
9
10
10
11
11
11
12
13
КИЛ-1-0138000
15
16
17
17
17
17
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0118980 | К***0 | Гидроруль | |
| КИЛ-1-0138000 | К***0 | Гидросистема рулевого управления | |
| КИЛ-1-0138020 | К***0 | Гидронасос | |
| КИЛ-1-0138050 | К***0 | Гидронасос | |
| КИС 0118760Б | К***Б | Гидроцилиндр | |
| 1 | К***0 | Фильтр напорный | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***1 | Трубопровод | |
| 6 | К***1 | Гидроцилиндр | |
| 7 | К***0 | Фильтр | |
| 8 | К***А | Тройник | |
| 9 | К***0 | Трубопровод | |
| 10 | К***0 | Трубопровод | |
| 11 | К***3 | Трубопровод | |
| 12 | У***2 | Рукав | |
| 13 | К***В | Гидроцилиндр | |
| 14 | У***0 | Рукав | |
| 15 | У***0 | Угольник | |
| 16 | У***0 | Тройник | |
| 17 | А***0 | Хомут | |
| 18 | А***0 | Хомут | |
| 19 | К***1 | Рукав | |
| 20 | К***1 | Рукав | |
| 21 | К***5 | Брус | |
| 22 | К***1 | Брус | |
| 23 | К***2 | Рукав | |
| 24 | К***4 | Рукав | |
| 25 | К***1 | Рукав | |
| 26 | К***3 | Рукав | |
| 27 | К***4 | Рукав | |
| 28 | К***А | Прижим | |
| 29 | К***5 | Прижим | |
| 30 | К***5 | Штуцер | |
| 31 | К***А | Рукав | |
| 32 | Б***6 | Болт М8-6ех20 -7796 | |
| 33 | Б***6 | Болт М8-6ех25 -7796 | |
| 34 | Б***6 | Болт М8-6ех50 -7796 | |
| 35 | Б***6 | Болт М10-6ех35 -7796 | |
| 36 | Б***2 | Болт М8-6ех65 -7802 | |
| 37 | Г***5 | Гайка М6-6G -5915 | |
| 38 | Г***5 | Гайка М8-6G -5915 | |
| 39 | Г***5 | Гайка М10-6G -5915 | |
| 40 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 41 | Н***0 | Рукав высокого давления | |
| 42 | Н***0 | Рукав высокого давления II-8 армированный | |
| 43 | Н***0 | Рукав высокого давления II-16 армированный | |
| 44 | Н***0 | Рукав высокого давления II-16 армированный | |
| 45 | Н***0 | Рукав высокого давления | |
| 46 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 47 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 48 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 49 | Ш***8 | Шайба А.10.01 -6958 | |
| 50 | Ш***1 | Шайба С.8.01 -11371 |
