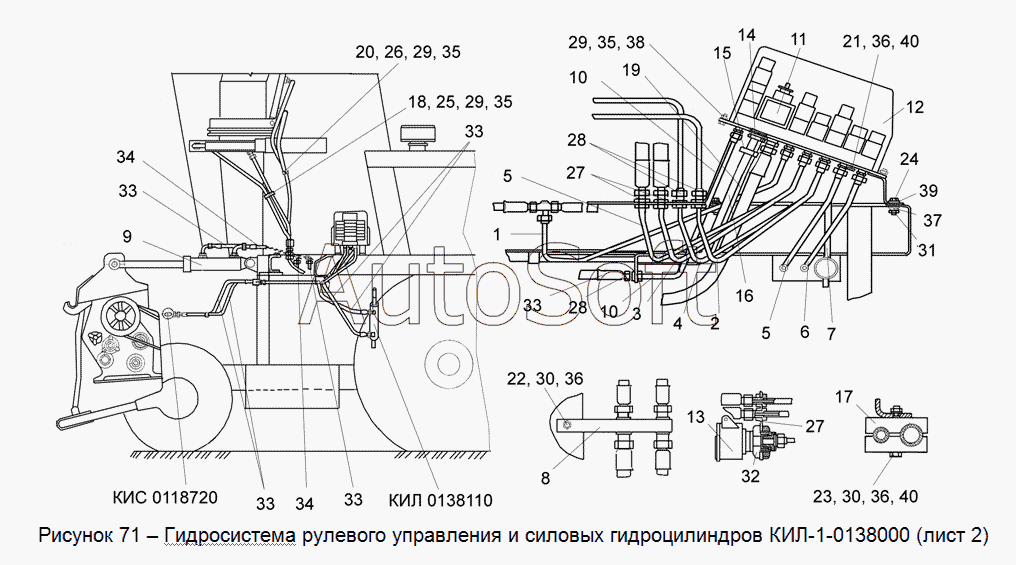

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0138000 Гидросистема рулевого управления и силовых гидроцилиндров (лист 2)
32
22
23
24
25
26
27
27
28
28
29
29
29
30
30
31
21
33
33
33
33
33
34
34
35
35
35
36
36
36
37
38
39
40
40
КИЛ 0138110
КИС 0118720
11
1
2
3
4
5
5
6
7
8
9
10
10
КИЛ-1-0138000
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0138110 | К***0 | Гидроцилиндр | |
| КИЛ-1-0138000 | К***0 | Гидросистема рулевого управления | |
| КИС 0118720 | К***0 | Гидроцилиндр управления реверсом | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубопровод | |
| 3 | К***3 | Трубопровод | |
| 4 | К***6 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***3 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***0 | Планка | |
| 9 | К***0 | Гидроцилиндр | |
| 10 | К***Б | Трубопровод | |
| 11 | К***0 | Гидроблок | |
| 12 | К***0 | Кожух гидрораспределительный | |
| 13 | У***1 | Полумуфта наружная | |
| 14 | А***0 | Хомут стяжной | |
| 15 | А***0 | Хомут стяжной | |
| 16 | К***4 | Рукав | |
| 17 | К***5 | Брус | |
| 18 | К***А | Прижим | |
| 19 | К***А | Рукав | |
| 20 | П***6 | Скоба | |
| 21 | Б***6 | Болт М8-6ех16 -7796 | |
| 22 | Б***6 | Болт М8-6ех20 -7796 | |
| 23 | Б***6 | Болт М8-6ех60 -7796 | |
| 24 | Б***6 | Болт М10-6ех35 -7796 | |
| 25 | Б***8 | Болт М6-6ех25 -7798 | |
| 26 | Б***8 | Болт М6-6ех35 -7798 | |
| 27 | Г***6 | Гайка М16х1,5 -2526 | |
| 28 | Г***6 | Гайка М20х1,5 -2526 | |
| 29 | Г***5 | Гайка М6-6G -5915 | |
| 30 | Г***5 | Гайка М8-6G -5915 | |
| 31 | Г***5 | Гайка М10-6G -5915 | |
| 32 | Г***1 | Гайка М30х1,5 -11871 | |
| 33 | Н***0 | Рукав высокого давления | |
| 34 | Н***0 | Рукав высокого давления | |
| 35 | Ш***2 | Шайба 6Т 65Г -6402 | |
| 36 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 37 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 38 | Ш***8 | Шайба А.6.01 -6958 | |
| 39 | Ш***8 | Шайба А.10.01 -6958 | |
| 40 | Ш***1 | Шайба С.8.01 -11371 |
