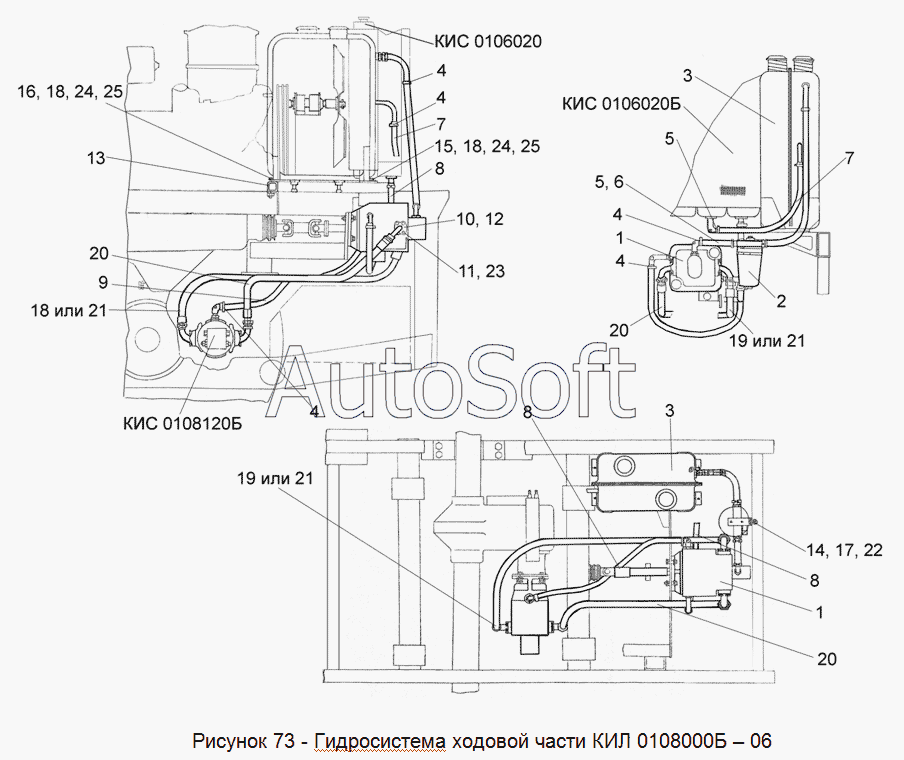

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0108000Б–06 Гидросистема ходовой части
14
КИС 0106020Б
КИС 0106020
25
25
24
24
23
22
21
21
21
20
20
20
19
19
18
18
18
17
16
15
КИЛ 0108000Б – 06
13
12
11
10
9
8
8
8
7
7
6
5
5
4
4
4
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0108000Б – 06 | К***6 | Гидросистема ходовой части | |
| КИС 0106020 | К***0 | Радиатор масляный | |
| КИС 0106020Б | К***Б | Радиатор масляный | |
| 1 | К***А | Гидронасос | |
| 2 | К***0 | Фильтр | |
| 3 | К***0 | Бак масляный | |
| 4 | А***0 | Хомут | |
| 5 | К***8 | Рукав dy25 | |
| 6 | К***2 | Оплетка | |
| 7 | К***6 | Рукав dy20 | |
| 8 | К***7 | Рукав dy20 L=1175 мм | |
| 9 | К***4 | Рукав dy20 | |
| 10 | Г***1 | Пулуфланец | |
| 11 | Г***2 | Болт | |
| 12 | Г***3 | Кольцо уплотнительное | |
| 13 | К***1 | Труба | |
| 14 | Б***6 | Болт М8-6ех25 -7796 | |
| 15 | Б***6 | Болт М12-6ех30 -7796 | |
| 16 | Б***6 | Болт М12-6ех80 -7796 | |
| 17 | Г***5 | Гайка М8-6G -5915 | |
| 18 | Г***5 | Гайка М12-6G -5915 | |
| 19 | Н***0 | Рукав высокого давления II-25 армированный | |
| 20 | Р***0 | Рукав высокого давления РВД25-4SP-1500 | |
| 21 | Р***0 | Рукав высокого давления РВД25-4SP-1500 | |
| 22 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 23 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 24 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 25 | Ш***8 | Шайба А.12.01 -6958 |
