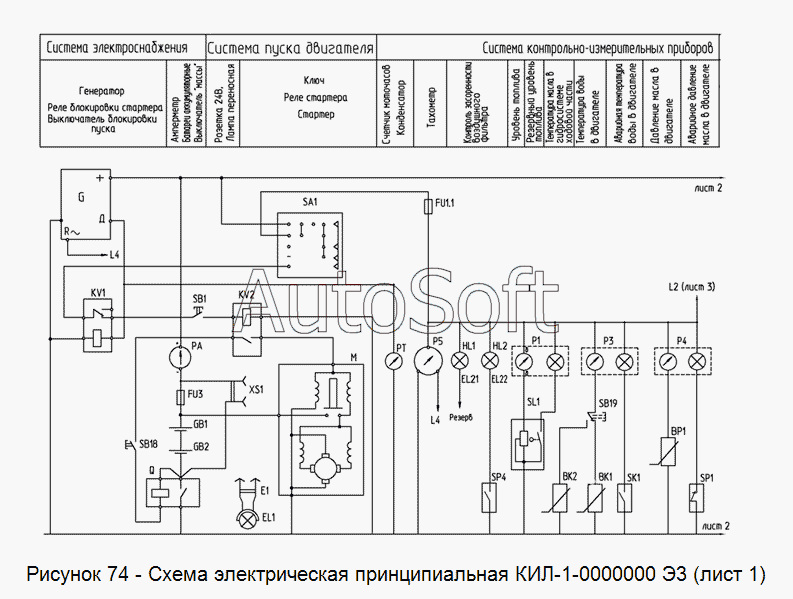

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ-1-0000000Э3 Схема электрическая принципиальная (лист 1)
ВК1
ВК2
ВР1
Е1
EL21
EL22
FU3
G
GB1
GB2
HL1
HL2
KV1
KV2
Р1
Р3
Р4
Р5
РА
РТ
Q
SA1
SB1
SB18
SB19
SK1
SL1
SP1
SP4
XS1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| EL2 | А***3 | Лампа | |
| EL21 | А***2 | Лампа | |
| EL22 | А***2 | Лампа | |
| FU1 | П***К | Блок предохранителей | |
| FU3 | 1***2 | Блок предохранителей | |
| G | Г***1 | Генератор | |
| GB1 | 6***М | Батарея | |
| GB2 | 6***М | Батарея | |
| HL1 | 6***2 | Фонарики контрольных ламп (красный) | |
| HL2 | 6***2 | Фонарики контрольных ламп (красный) | |
| KV1 | 9***7 | Реле | |
| KV2 | 7***0 | Реле | |
| Q | 1***7 | Выключатель | |
| SA1 | В***3 | Выключатель | |
| SB1 | В***” | Переключатель | |
| SB18 | 1***1 | Выключатель кнопочный | |
| SB19 | 2***1 | Выключатель | |
| SK1 | Т***1 | Датчик сигнализатора температуры | |
| SL1 | Д***2 | Датчик указателя уровня топлива | |
| SP1 | Д***М | Датчик | |
| SP4 | Д***5 | Датчик | |
| XS1 | А***3 | Розетка штепсельная | |
| ВК1 | Д***1 | Датчик указателя температуры | |
| ВК2 | Д***1 | Датчик указателя температуры | |
| ВР1 | Д***2 | Датчик давления | |
| Е1 | Л***4 | Светильник | |
| Р1 | Э***7 | Указатель уровня топлива | |
| Р3 | Э***8 | Указатель температуры | |
| Р4 | Э***4 | Указатель давления | |
| Р5 | 2***3 | Тахометр | |
| РА | А***0 | Амперметр | |
| РТ | С***4 | Счетчик времени наработки |
