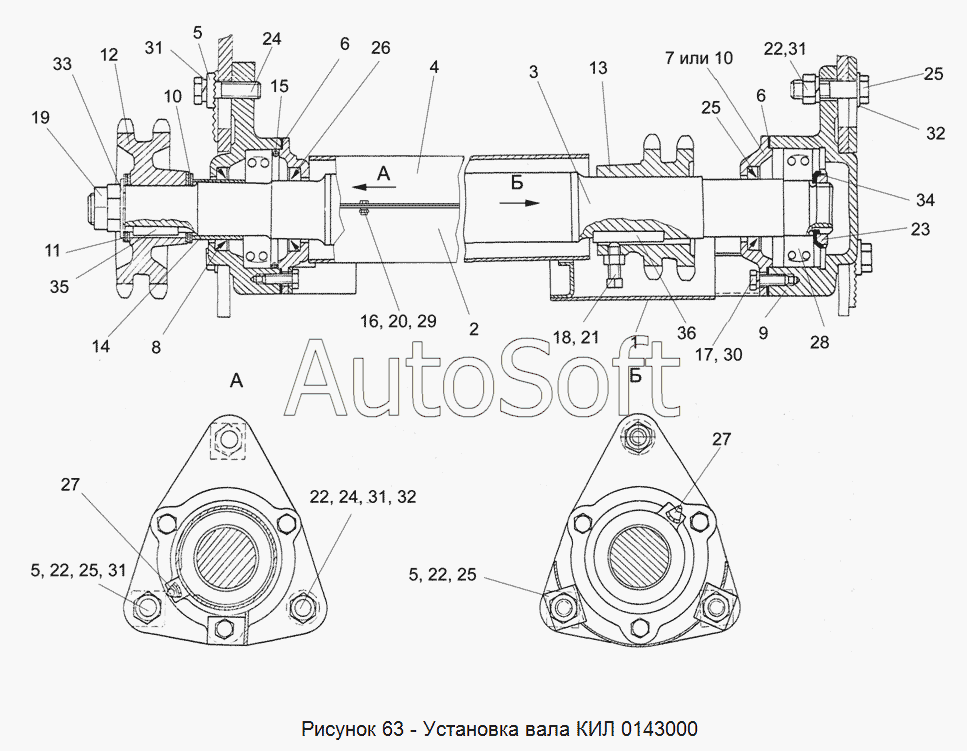

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0143000 Установка вала
28
19
20
21
22
22
22
22
23
24
24
25
25
25
25
26
27
27
18
29
30
31
31
31
31
32
32
33
34
35
36
9
1
2
КИС 0143000Б
3
4
5
5
5
6
6
7
8
КИЛ 0143000
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0143000 | К***0 | Вал | |
| КИС 0143000Б | К***Б | Вал | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Полукожух | |
| 3 | К***0 | Вал | |
| 4 | К***6 | Полукожух | |
| 5 | К***1 | Шайба | |
| 6 | К***1 | Прокладка | |
| 7 | К***4 | Крышка | |
| 8 | К***А | Корпус подшипника | |
| 9 | К***А | Корпус подшипника | |
| 10 | К***3 | Крышка | |
| 11 | К***1 | Шайба | |
| 12 | К***А | Звездочка | |
| 13 | К***2 | Звездочка | |
| 14 | К***2 | Втулка распорная | |
| 15 | Н***8 | Кольцо распорное | |
| 16 | Б***6 | Болт М8-6ех16 - 7796 | |
| 17 | Б***6 | Болт М10-6ех25 - 7796 | |
| 18 | В***5 | Винт М10-6ех30 - 1485 | |
| 19 | Г***6 | Гайка М27х2-6G - 2526 | |
| 20 | Г***5 | Гайка М8-6G - 5915 | |
| 21 | Г***5 | Гайка М10-6G - 5915 | |
| 22 | Г***5 | Гайка М14-6G-5915 | |
| 23 | Г***1 | Гайка М42х1,5-6Н - 11871 | |
| 24 | Б***6 | Болт М14-6ех55 -7796 | |
| 25 | Б***6 | Болт М14-6ех60 -7796 | |
| 26 | М***2 | Манжета 2.2-50х70-1 – 8752 | |
| 27 | М***3 | Масленка 1.2 - 19853 | |
| 28 | П***8 | Подшипник 1309 - 28428 | |
| 29 | Ш***2 | Шайба 8Т 65Г - 6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г - 6402 | |
| 31 | Ш***2 | Шайба 14Т 65Г - 6402 | |
| 32 | Ш***1 | Шайба С.14х4 - 11371 | |
| 33 | Ш***1 | Шайба 27.01 - 11371 | |
| 34 | Ш***2 | Шайба 42.01 - 11872 | |
| 35 | Ш***0 | Шпонка 2-12х8х40 - 23360 | |
| 36 | Ш***0 | Шпонка 14х9х70 - 23360 |
