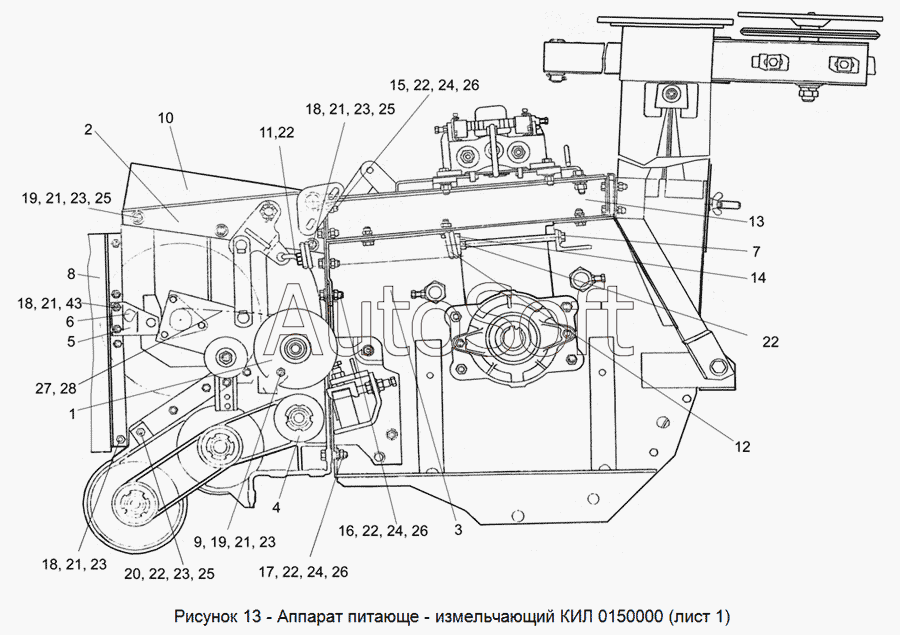

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0150000 Аппарат питающе-измельчающий (лист 1)
14
28
27
26
26
26
25
25
25
24
24
24
23
23
23
23
23
22
22
22
22
22
22
21
21
21
21
21
20
19
19
18
18
18
17
16
15
КИЛ 0150000
13
12
11
10
9
8
7
6
5
4
3
2
1
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150000 | К***0 | Аппарат питающе-измельчающий | |
| 1 | К***0 | Вальцы верхние | |
| 2 | К***0 | Обвязка | |
| 3 | К***0 | Аппарат измельчающий | |
| 4 | К***В | Вальцы нижние | |
| 5 | К***А | Кронштейн | |
| 6 | К***1 | Кронштейн | |
| 7 | К***0 | Болт натяжной | |
| 8 | К***3 | Стеблеотражатель | |
| 9 | К***3 | Шайба стопорная | |
| 10 | К***6 | Щиток | |
| 11 | К***6 | Зацеп | |
| 11 | К***0 | Пружина | |
| 12 | К***1 | Пружина | |
| 13 | К***3 | Шайба | |
| 14 | К***Б | Пробка | |
| 15 | Б***6 | Болт М12-6ех30 -7796 | |
| 16 | Б***6 | Болт М12-6ех35 -7796 | |
| 17 | Б***6 | Болт М12-6ех45 -7796 | |
| 18 | Б***2 | Болт М10-6ех25 -7802 | |
| 19 | Б***2 | Болт М10-6ех30 -7802 | |
| 20 | Б***2 | Болт М10-6ех40 -7802 | |
| 21 | Г***5 | Гайка М10-6G -5915 | |
| 22 | Г***5 | Гайка М12-6G -5915 | |
| 23 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 24 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 25 | Ш***1 | Шайба 10.01 -11371 | |
| 26 | Ш***1 | Шайба 12.01 -11371 | |
| 27 | Ц***8 | Цепи ПР-19,05-318 –13568 L=1047,75 мм | |
| 28 | З***8 | Звено С-ПР-19,05-31,8 -13568 |
