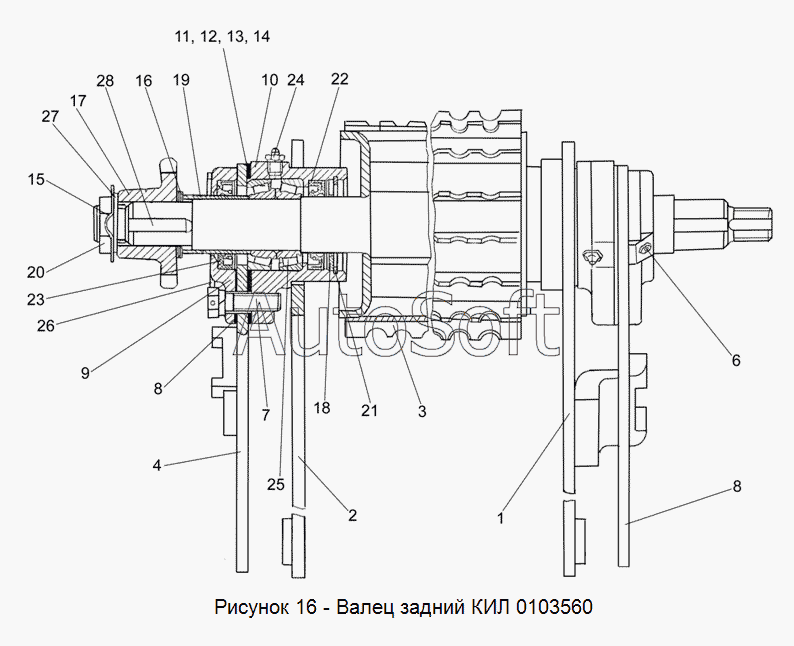

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0103560 Валец задний
13
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
КИЛ 0103560
12
11
10
9
8
8
7
6
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0103560 | К***0 | Валец задний | |
| КИС 0103610 | К***0 | Крышка | |
| КИС 0103630 | К***0 | Корпус | |
| 1 | К***0 | Рычаг левый | |
| 2 | К***0 | Рычаг правый | |
| 3 | К***0 | Валец задний | |
| 4 | К***0 | Пластина | |
| 5 | К***0 | Пластина | |
| 6 | К***0 | Клапан предохранительный | |
| 7 | К***2 | Болт | |
| 8 | К***А | Прокладка | |
| 9 | К***А | Крышка | |
| 10 | К***8 | Корпус | |
| 11 | К***Б | Прокладка регулировочная | |
| 12 | К***1 | Прокладка регулировочная | |
| 13 | К***2 | Прокладка регулировочная | |
| 14 | К***3 | Прокладка регулировочная | |
| 15 | К***3 | Шайба стопорная | |
| 16 | К***1 | Шайба регулировочная | |
| 17 | К***А | 3вездочка | |
| 18 | К***4 | Шайба защитная | |
| 19 | К***1 | Втулка | |
| 20 | Г***6 | Гайка М24х2-6G -2526 | |
| 21 | К***3 | Кольцо В62 -13943 | |
| 22 | М***2 | Манжета 2.2 -40х60-1 -8752 | |
| 23 | М***2 | Манжета 2.2 -40х60-1 -8752 | |
| 24 | М***3 | Масленка 1.2.Ц6 -19853 | |
| 25 | П***7 | Подшипник 2007107 | |
| 26 | П***2 | Проволока 1,6–0–4 – 3282 | |
| 27 | Ш***1 | Шайба 24.01 -11371 | |
| 28 | Ш***0 | Шпонка 2 –8х7х36 –23360 |
