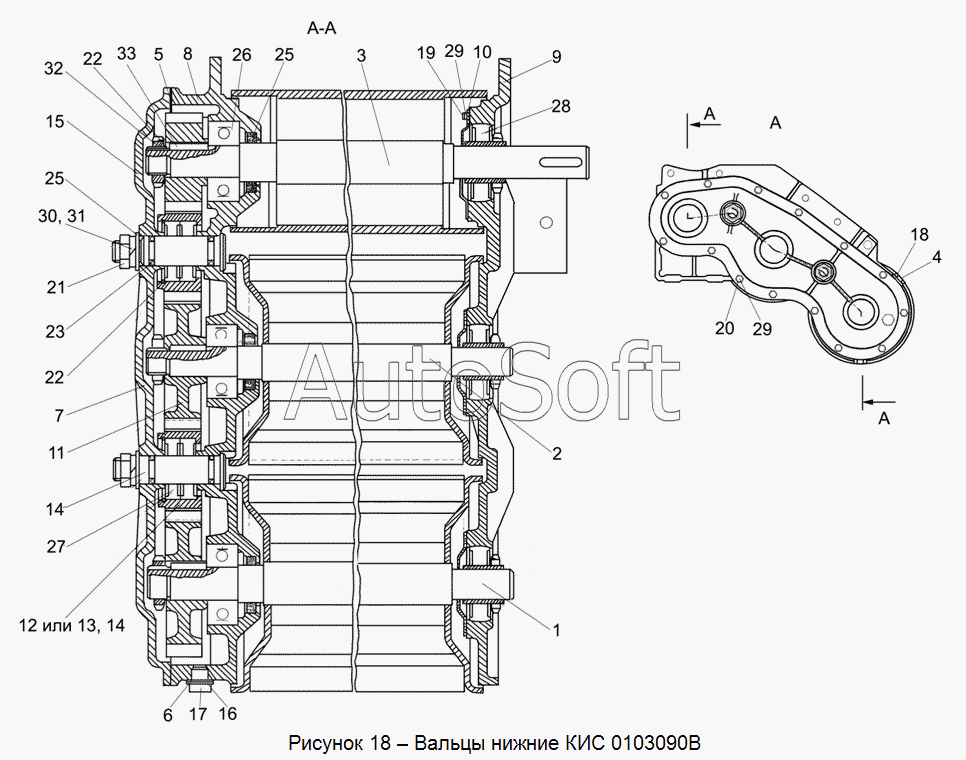

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИС 0103090В Вальцы нижние
26
18
19
20
21
22
22
23
24
25
25
17
27
28
29
29
30
31
32
33
9
1
2
3
4
5
6
7
8
КИС 0103090В
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0103090В | К***В | Вальцы нижние | |
| 1 | К***А | Валец передний нижний | |
| 2 | К***Б | Валец средний нижний | |
| 3 | К***0 | Валец гладкий | |
| 4 | Р***0 | Сапун | |
| 5 | К***5 | Прокладка | |
| 6 | К***7 | Прокладка | |
| 7 | К***5 | Крышка | |
| 8 | К***А | Корпус | |
| 9 | К***2 | Опора | |
| 10 | К***7 | Крышка | |
| 11 | К***2 | Колесо | |
| 12 | К***3 | Шестерня | |
| 13 | К***1 | Шестерня | |
| 14 | К***4 | Ось | |
| 15 | К***2 | Шестерня | |
| 16 | К***1 | Шайба | |
| 17 | К***5 | Пробка | |
| 18 | Р***2 | Прокладка | |
| 19 | Б***6 | Болт М8-6ех16 -7796 | |
| 20 | Б***6 | Болт М8-6ех20 -7796 | |
| 21 | Г***6 | Гайка М22х1,5-6G -2526 | |
| 22 | Г***1 | Гайка 33х1,5-6Н -11671 | |
| 23 | К***3 | Кольцо 024-030-36-2-2 -9833 | |
| 24 | К***1 | Кольцо В62 -13941 | |
| 25 | М***2 | Манжета 2,2-40х60-1 -8752 | |
| 26 | П***8 | Подшипник 1607 -28428 | |
| 27 | П***2 | Подшипник 180206С17 -8882 | |
| 28 | П***7 | Подшипник 168020717 | |
| 29 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 30 | Ш***2 | Шайба 22Т 65Г -6402 | |
| 31 | Ш***1 | Шайба 22.01 -11371 | |
| 32 | Ш***2 | Шайба 33.01 -11872 | |
| 33 | Ш***0 | Шпонка 2-10х8х36 -23360 |
