КИЛ 0150550
10
11
12
12
13
14
15
16

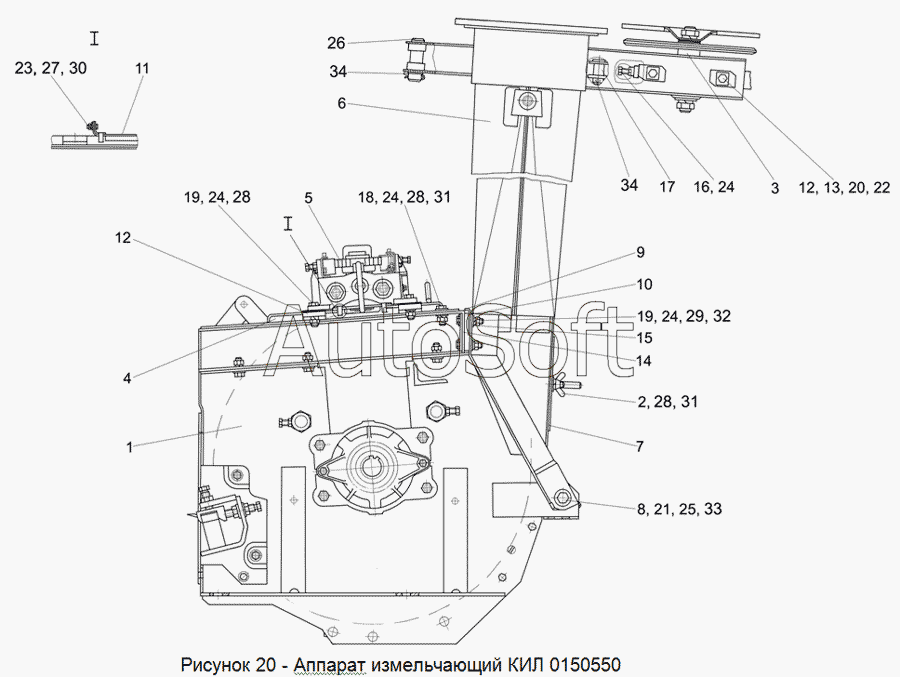

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150550 | К***0 | Аппарат измельчающий | |
| 1 | К***0 | Аппарат измельчающий | |
| 2 | К***0 | Гайка-барашек | |
| 3 | К***0 | Механизм поворота силосопровода | |
| 4 | К***Б | Крышка | |
| 5 | К***А | Устройство заточное | |
| 6 | К***В | Основание силосопровода | |
| 7 | К***0 | Крышка | |
| 8 | К***2 | Шайба | |
| 9 | К***3 | Щиток | |
| 10 | К***7 | Накладка | |
| 11 | К***А | Задвижка | |
| 12 | К***Б | Шайба регулировочная | |
| 13 | К***1 | Шайба | |
| 14 | К***А | Отсекатель | |
| 15 | К***2 | Пластина | |
| 16 | К***4 | Болт | |
| 17 | П***3 | Палец | |
| 18 | Б***6 | Болт М12х35 –7796 | |
| 19 | Б***6 | Болт М12-6ех60 –7796 | |
| 20 | Б***6 | Болт М14х60 –7796 | |
| 21 | Б***6 | Болт М16х45 –7796 | |
| 22 | Г***6 | Гайка М14-6H –2526 | |
| 23 | Г***5 | Гайка М8-6G –5915 | |
| 24 | Г***5 | Гайка М12-6G –5915 | |
| 25 | Г***5 | Гайка М16-6G -5915 | |
| 26 | О***0 | Ось 22-25b12х105 -9650 | |
| 27 | Ш***2 | Шайба 8Т 65Г -6402 | |
| 28 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 29 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 30 | Ш***8 | Шайба 8.01 -6958 | |
| 31 | Ш***1 | Шайба 10.01 -11371 | |
| 32 | Ш***1 | Шайба 12.01 -11371 | |
| 33 | Ш***1 | Шайба 16.01 -11371 | |
| 34 | Ш***7 | Шплинт 5х45 -397 |
