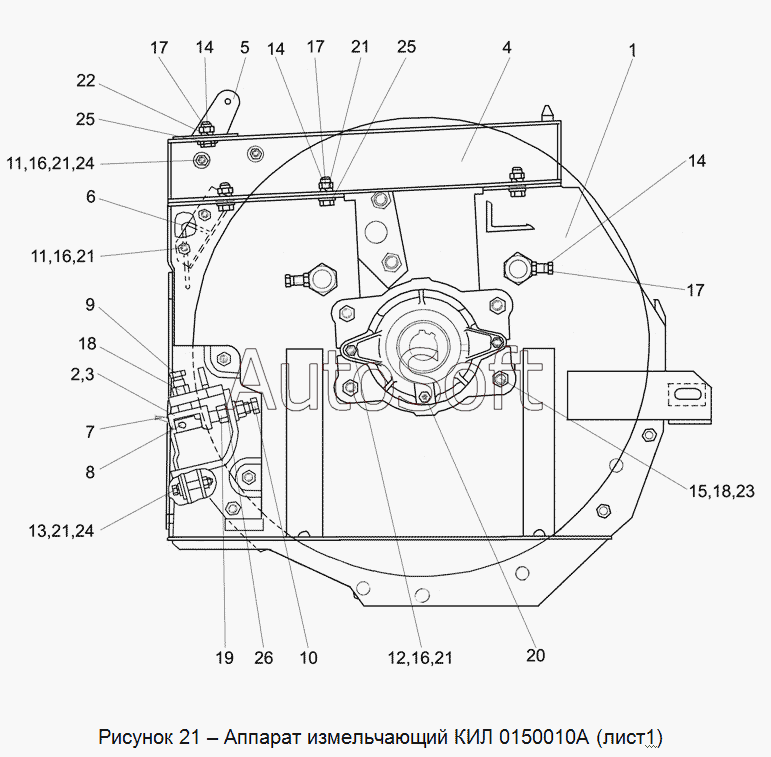

Каталог запасных частей к технике: Гомсельмаш КСК-100А-3 (2005). КИЛ 0150010А Аппарат измельчающий (лист 1)
13
26
25
25
24
24
23
22
21
21
21
21
21
20
19
18
18
17
17
17
16
16
16
15
14
14
14
КИЛ 0150010А
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150010А | К***А | Аппарат измельчающий | |
| 1 | К***А | Рама барабана | |
| 2 | К***А | Прижим | |
| 3 | К***1 | Прижим | |
| 4 | К***А | Обвязка | |
| 5 | К***0 | Отражатель | |
| 6 | К***0 | Отражатель | |
| 7 | К***2 | Очиститель | |
| 8 | К***8 | Брус противорежущий | |
| 9 | К***А | Болт | |
| 10 | К***4 | Болт | |
| 11 | Б***6 | Болт М10х25 -7796 | |
| 12 | Б***6 | Болт М10х45 -7796 | |
| 13 | Б***6 | Болт М10х55 -7796 | |
| 14 | Б***6 | Болт М12х30 -7796 | |
| 15 | Б***6 | Болт М16х55 -7796 | |
| 16 | Г***5 | Гайка М10 -5915 | |
| 17 | Г***5 | Гайка М12 -5915 | |
| 18 | Г***5 | Гайка М16 -5915 | |
| 19 | Г***5 | Гайка М18 -5915 | |
| 20 | М***3 | Масленка 1,2 -19853 | |
| 21 | Ш***2 | Шайба 10Т 65Г -6402 | |
| 22 | Ш***2 | Шайба 12Т 65Г -6402 | |
| 23 | Ш***2 | Шайба 16Т 65Г -6402 | |
| 24 | Ш***1 | Шайба 10.01 -11371 | |
| 25 | Ш***1 | Шайба 12.01 -11371 | |
| 26 | Ш***1 | Шайба 18.01 -11371 |
